W praktyce odpowiedź na pytanie, czy zawór trójdrożny przed czy za pompą, zależy od tego, co ma robić cały układ. W obiegu grzewczym liczy się stabilne mieszanie i odpowiedni kierunek przepływu, a w instalacji c.w.u. lub recyrkulacji priorytetem staje się bezpieczeństwo, brak „pełzania” temperatury i właściwe rozdzielenie powrotu. Poniżej rozkładam ten temat na konkretne przypadki, żeby dało się od razu odróżnić poprawny schemat od błędu montażowego.
Najważniejsza zasada jest prosta, ale nie działa tak samo w każdym obiegu
- W układzie grzewczym pompa powinna pracować po stronie wyjścia mieszanego, tak aby zasysała wodę „od zaworu”, a nie wtłaczała ją w gorący króciec.
- W c.w.u. z recyrkulacją powrót często rozdziela się na dwa miejsca: do zimnego króćca zaworu i do zimnego wejścia zasobnika.
- Nie da się poprawnie dobrać położenia zaworu tylko z hasła „przed” albo „za pompą” bez znajomości funkcji zaworu i kierunku przepływu.
- Najczęstsze problemy po złym montażu to wahania temperatury, szum, dławienie przepływu i niepotrzebne przeciążenie pompy.
- Najbezpieczniej jest czytać korpus zaworu, strzałki przepływu i instrukcję producenta zamiast opierać się na ogólnej zasadzie z internetu.
Od czego naprawdę zależy miejsce montażu
Ja zawsze zaczynam od prostego pytania: co ten zawór ma zrobić w instalacji. Inaczej pracuje w podłogówce, inaczej jako mieszacz w układzie grzewczym, a jeszcze inaczej jako zawór temperujący w ciepłej wodzie użytkowej. Sama kolejność „przed” albo „za” pompą bywa więc zbyt uproszczona, bo ważniejsze są: typ zaworu, położenie króćca mieszanego, kierunek przepływu i to, skąd pompa pobiera wodę.
Zawór mieszający
To rozwiązanie, którego zadaniem jest połączenie gorącej wody z chłodniejszym powrotem i podanie do obiegu temperatury, którą da się utrzymać stabilnie. W takim układzie najczęściej chodzi o to, żeby pompa zasysała z króćca mieszanego, a nie tłoczyła bezpośrednio w króciec gorący. Taki sposób pracy ułatwia równoważenie ciśnień i sprawia, że zawór nie „walczy” z pompą.
Przeczytaj również: Ocieplenie dachu od wewnątrz - Jak to zrobić dobrze?
Zawór przełączający
Nie każdy trójdrożny pracuje jako mieszacz. Część zaworów przełącza przepływ między dwoma obiegami, na przykład między ładowaniem zasobnika a zasilaniem instalacji. Wtedy odpowiedź na pytanie o pompę może być zupełnie inna niż w klasycznym układzie mieszającym, dlatego nie warto wrzucać wszystkich trójdrożnych do jednego worka.
Jeśli to rozdzielenie funkcji jest jasne, łatwiej odczytać schemat całej instalacji. A właśnie od tego zaczyna się poprawny montaż w obiegu grzewczym.

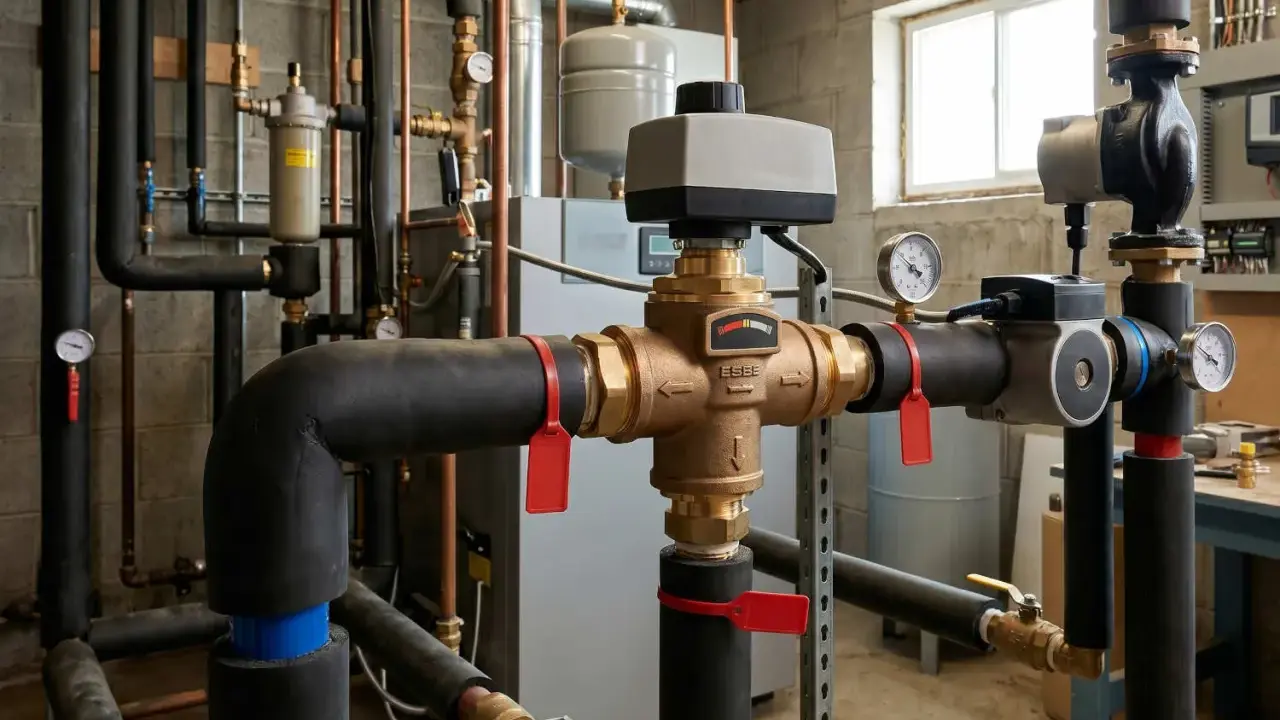

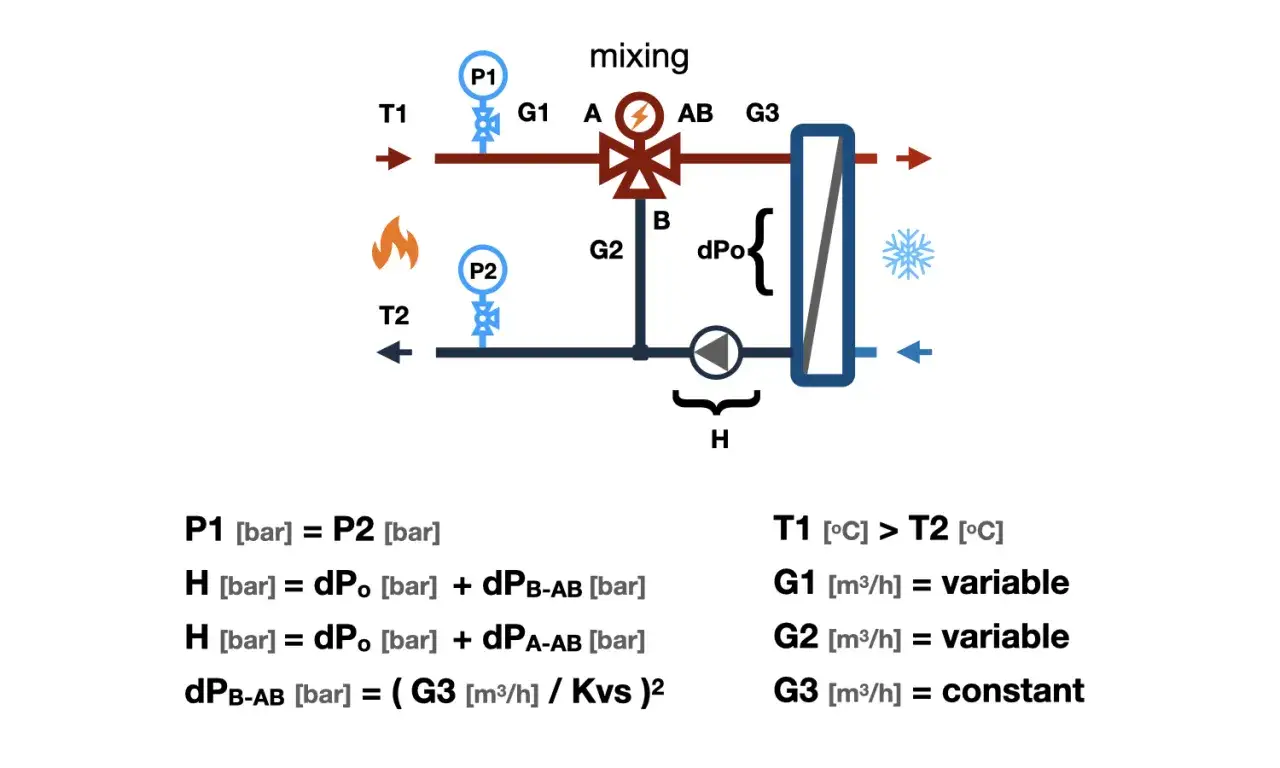

W obiegu grzewczym pompa powinna pracować po stronie wyjścia mieszanego
W klasycznym układzie ogrzewania, zwłaszcza przy podłogówce i innych obiegach niskotemperaturowych, najlepszą praktyką jest prowadzenie instalacji tak, by pompa pracowała „od zaworu”. W praktyce oznacza to, że zawór miesza wodę, a pompa pobiera już gotową mieszankę z króćca mieszanego i tłoczy ją dalej do obiegu. To stabilizuje przepływ i ogranicza ryzyko sytuacji, w której pompa wtłacza wodę w gorący króciec zaworu.
Dlaczego to takie ważne? Gdy pompa tłoczy zbyt agresywnie w stronę gorącego wejścia, może zaburzyć proporcje na króćcu zimnym. Zawór zaczyna wtedy pracować nerwowo, temperatura faluje, a w skrajnym przypadku element termostatyczny widzi praktycznie samą gorącą wodę i przymyka dopływ. Efekt jest przewrotny: zamiast lepszego grzania pojawia się spadek przepływu i większy hałas instalacji.
W podłogówce to szczególnie odczuwalne, bo ten obieg ma pracować spokojnie i równo. Nie potrzebuje „szarpanej” hydrauliki, tylko stałego zasilania o niższej temperaturze. Dlatego w takich układach warto myśleć nie o samym położeniu zaworu, ale o tym, czy pompa rzeczywiście pompuje od mieszacza, a nie przeciwko niemu.
To jednak nie wyczerpuje tematu, bo w instalacjach ciepłej wody użytkowej logika potrafi się odwrócić. I właśnie tam najłatwiej o kosztowny błąd interpretacyjny.
W c.w.u. i recyrkulacji układ bywa odwrotny
W obiegu ciepłej wody użytkowej zawór trójdrożny często pełni rolę temperującą: w zasobniku trzyma się wyższą temperaturę, a na wyjściu do punktów poboru podaje temperaturę bezpieczniejszą dla użytkownika. Jeśli w instalacji pracuje pompa cyrkulacyjna, powrót z obiegu nie powinien iść wyłącznie „w tył” do zbiornika. W poprawnym układzie strumień powrotny rozdziela się na zimne wejście zaworu i na zimny króciec zasobnika, zwykle z możliwością wyregulowania przepływu.
To rozdzielenie ma bardzo konkretny sens. Gdy ciepły powrót trafia wyłącznie do zasobnika, zawór temperujący może zacząć pracować poza swoim optymalnym zakresem. Pojawia się tzw. temperature creep, czyli powolne podnoszenie temperatury na wyjściu mimo stałej nastawy. Dla użytkownika oznacza to mniej stabilną wodę, a czasem także ryzyko zbyt wysokiej temperatury na baterii.
W recyrkulacji nie patrzę więc tylko na pytanie, po której stronie jest pompa, ale na cały układ powrotu. Pompa ma wymuszać obieg tak, by zawór widział odpowiedni kontrast temperatur. Jeśli ten kontrast znika, mieszanie staje się mniej precyzyjne, a zawór przestaje pracować tak, jak powinien.
Skoro zasada zależy od typu obiegu, warto zobaczyć, jak czytać sam schemat, zanim cokolwiek przykręci się na stałe.
Jak czytać schemat i nie pomylić króćców
Najwięcej błędów widzę nie przy samym montażu, tylko przy interpretacji korpusu zaworu. Strzałka przepływu, oznaczenia króćców i pozycja pompy są ważniejsze niż intuicja. Zawór może wyglądać „logicznie” w ścianie albo przy rozdzielaczu, a mimo to pracować odwrotnie do założeń producenta.
- Najpierw identyfikuję port wspólny, gorący i mieszany. Bez tego nie wiadomo, skąd zawór bierze wodę i dokąd ją oddaje.
- Potem sprawdzam strzałki na korpusie. Jeżeli kierunek przepływu nie zgadza się z rysunkiem, montaż jest do poprawy.
- Na końcu oceniam położenie pompy. Jej ssanie powinno być po stronie wyjścia mieszanego w układzie grzewczym albo zgodnie z układem rozdziału w c.w.u.
- Patrzę na dostęp serwisowy. Zawór i pompa muszą dać się odpowietrzyć, zdjąć lub skontrolować bez rozbierania połowy instalacji.
W praktyce przydają się też elementy pomocnicze: filtr siatkowy przed pompą, separacja zanieczyszczeń i zawory odcinające przy samym mieszaczu. To nie są ozdobniki. Brud w instalacji potrafi zakłócić pracę pompy, zaciąć wkład zaworu i sprawić, że nawet poprawny schemat zacznie działać gorzej po kilku tygodniach. Dalej pokazuję najczęstsze błędy, bo właśnie one najskuteczniej psują cały układ.
Najczęstsze błędy, które psują pracę zaworu i pompy
W instalacjach grzewczych powtarzają się wciąż te same pomyłki. Część z nich daje od razu wyraźne objawy, a część ujawnia się dopiero po sezonie grzewczym. Poniżej zestawiam te, które widzę najczęściej.
| Błąd | Co się dzieje w instalacji | Jak to zwykle naprawić |
|---|---|---|
| Pompa tłoczy bezpośrednio w gorący króciec zaworu | Zawór zaczyna źle mieszać, przepływ się dusi, temperatura faluje | Przestawić pompę tak, by pracowała po stronie wyjścia mieszanego |
| Pomylenie króćców na korpusie | Układ działa odwrotnie do założeń albo wcale nie stabilizuje temperatury | Sprawdzić oznaczenia producenta i przepiąć rury zgodnie ze schematem |
| Brak filtra lub separatora zanieczyszczeń | Pompa hałasuje, zawór się przycina, rośnie ryzyko awarii | Wstawić filtr przed pompą i zadbać o czystość instalacji |
| Zbyt wysoka temperatura w obiegu recyrkulacji | Pojawia się temperature creep i niebezpiecznie ciepła woda na wyjściu | Rozdzielić powrót na zimne wejście zaworu i zasobnika oraz wyregulować przepływy |
| Zły dobór wydajności pompy lub zaworu | Za duży opór, głośna praca albo niestabilne utrzymanie temperatury | Dobierać elementy do rzeczywistego przepływu, a nie tylko do średnicy rur |
Jeśli po uruchomieniu słyszysz szum, a temperatura na zasilaniu „pływa”, bardzo często problemem nie jest sam zawór, tylko właśnie jego relacja z pompą. To dobry moment, żeby przejść od teorii do krótkiej listy kontrolnej, którą sam stosuję przed oddaniem układu.
Co sprawdzam na budowie, zanim uznam montaż za gotowy
Na końcu zawsze patrzę na trzy rzeczy: kierunek przepływu, stabilność temperatury i możliwość serwisu. Jeżeli te trzy warunki są spełnione, układ zwykle pracuje spokojnie i bez niespodzianek. Jeżeli choć jeden z nich jest zaniedbany, wcześniej czy później wrócą problemy z regulacją albo z hałasem instalacji.
- Sprawdzam, czy zawór nie został obrócony „na siłę” względem strzałek na korpusie.
- Kontroluję, czy pompa nie tłoczy w gorący króciec tam, gdzie powinna zasysać z wyjścia mieszanego.
- Oglądam, czy przy zaworze są zawory odcinające, bo bez nich każda późniejsza wymiana staje się niepotrzebnie uciążliwa.
- Po napełnieniu instalacji obserwuję, czy temperatura stabilizuje się bez ciągłego „gonienia” nastawy.
- Przy c.w.u. upewniam się, że powrót cyrkulacji trafia tam, gdzie powinien, a nie tylko do jednego przypadkowego króćca.
Jeśli miałbym zamknąć temat jednym zdaniem, powiedziałbym tak: w obiegu grzewczym zawór ma współpracować z pompą, a nie być przez nią przepychany, natomiast w c.w.u. i recyrkulacji trzeba patrzeć na cały układ temperowania, a nie na samo hasło „przed” lub „za”. Właśnie dlatego przy montażu zawsze wygrywa schemat producenta, a nie uproszczona zasada z forum. Poprawnie dobrane położenie zaworu trójdrożnego to mniejszy hałas, stabilniejsza temperatura i mniej poprawek po uruchomieniu.
