Najpierw sprawdź, czy instalacja naprawdę potrzebuje bufora i osobnych obiegów
- Najprostszy układ bezpośredni działa najlepiej tam, gdzie instalacja ma dobry przepływ i mało stref.
- Bufor lub sprzęgło hydrauliczne ma sens, gdy obiegi są różne, przepływ bywa niestabilny albo urządzenie zbyt często startuje.
- Po stronie hydraulicznej liczą się filtr lub separator, zawory odcinające, odpowietrzenie i poprawnie dobrane średnice rur.
- CWU wymaga osobnego podejścia: zasobnik, czujnik, zawór przełączający i rozsądna cyrkulacja robią ogromną różnicę w kosztach.
- Elektryka musi być prowadzona zgodnie z instrukcją producenta, najlepiej na osobnym obwodzie z poprawnym uziemieniem.

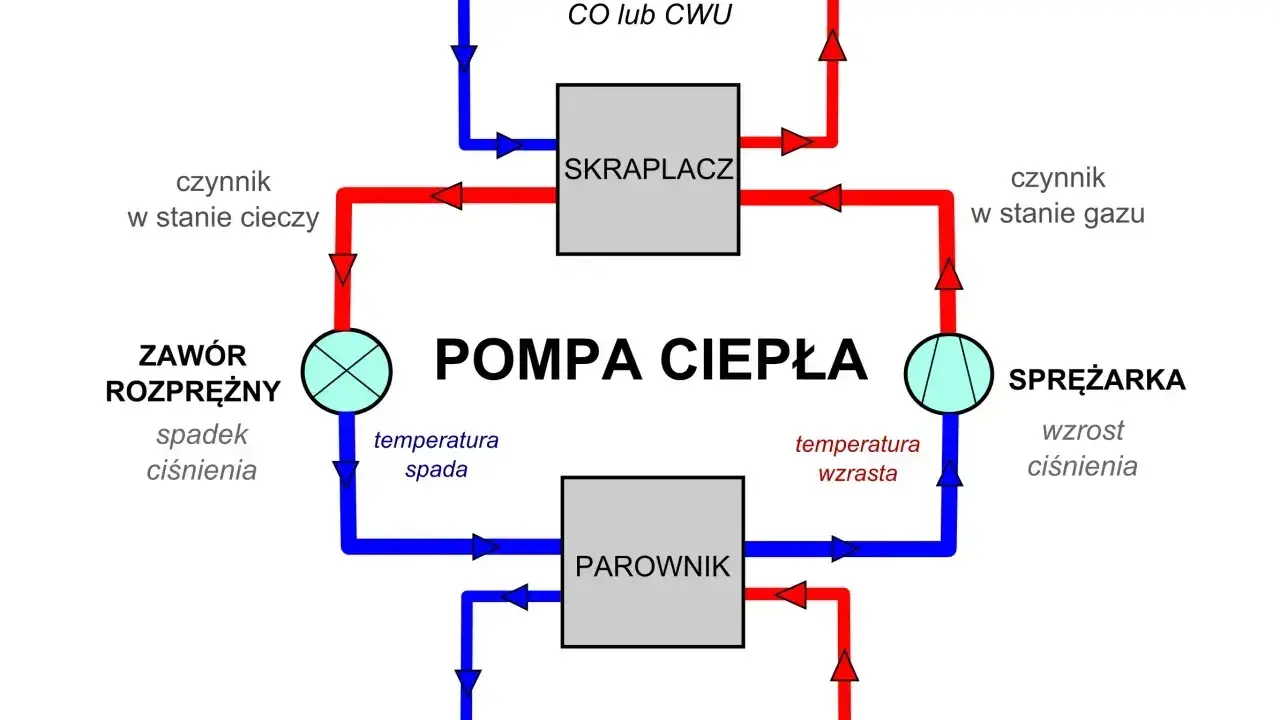

Jak czytać schemat i nie pomylić obiegów
Ja zaczynam od prostego rozdzielenia instalacji na trzy fragmenty: źródło ciepła, obieg grzewczy i ciepłą wodę użytkową. Na schemacie musi być jasne, skąd pompa bierze powrót, dokąd wysyła zasilanie, gdzie trafia czujnik temperatury i kto steruje zaworem albo pompą obiegową. Jeśli tych zależności nie da się odczytać na pierwszy rzut oka, to rysunek jest słaby, a nie instalacja.
| Element | Po co jest | Na co patrzeć |
|---|---|---|
| Jednostka zewnętrzna lub wewnętrzna | Wytwarza ciepło i przekazuje je do instalacji | Rodzaj układu: monoblok, split albo urządzenie z modułem wewnętrznym |
| Bufor lub sprzęgło hydrauliczne | Stabilizuje przepływ i rozdziela obiegi | Czy jest wpięty równolegle, czy tylko zwiększa pojemność wodną |
| Zasobnik CWU | Magazynuje ciepłą wodę użytkową | Położenie czujnika, pojemność i wielkość wężownicy |
| Pompa obiegowa | Wymusza przepływ przez ogrzewanie | Czy nie walczy z inną pompą w układzie |
| Filtr lub separator zanieczyszczeń | Chroni wymiennik i armaturę | Łatwy dostęp do czyszczenia i miejsce montażu przed wąskimi odcinkami |
| Czujniki i sterownik | Decydują o temperaturze, priorytetach i pracy automatyki | Gdzie trafia czujnik zewnętrzny, bufora i zasobnika |
W monobloku część wodna wychodzi na zewnątrz, więc ochrona przed zamarzaniem i dobra izolacja mają większe znaczenie. W splicie układ wygląda inaczej, bo część chłodnicza jest prowadzona osobno, dlatego nie przenosi się jednego rysunku 1:1 na każdy model. Kiedy te elementy są już jasne, można przejść do najważniejszego wyboru: czy instalacja ma działać bezpośrednio, czy z buforem.

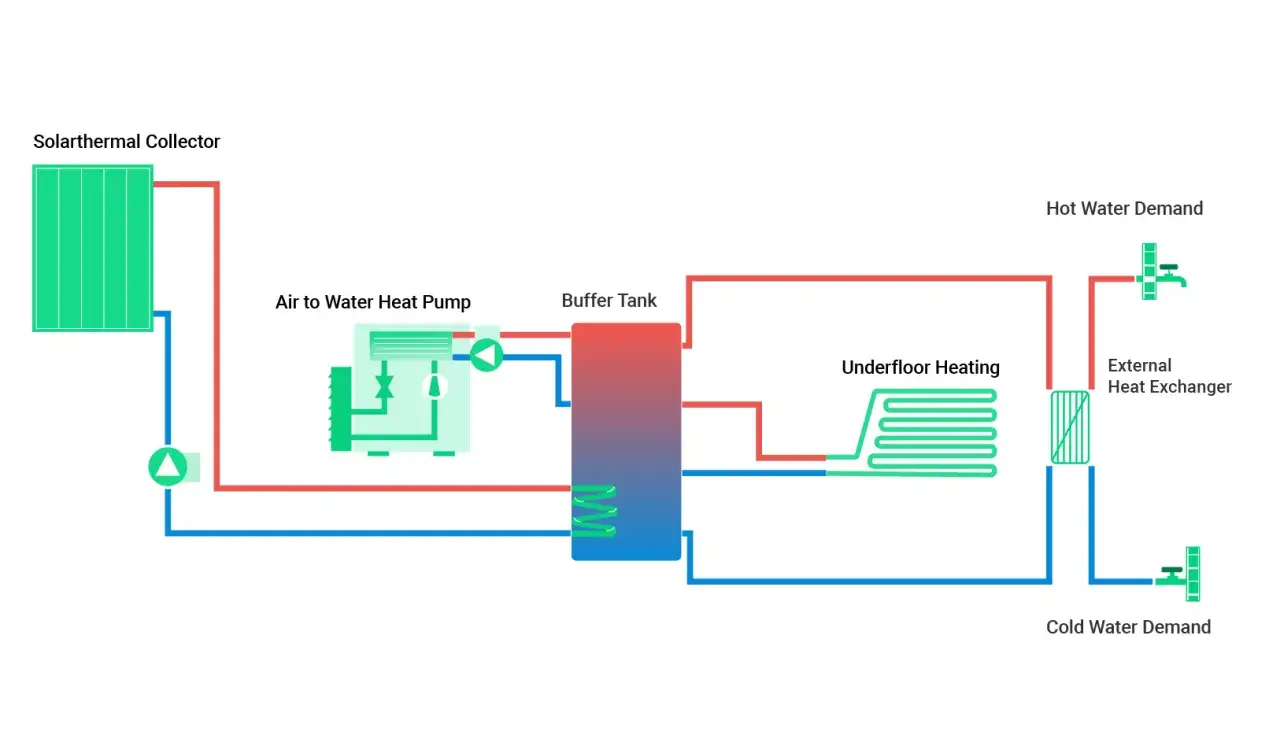

Układ bezpośredni czy z buforem
To zwykle najważniejsza decyzja. W dobrze wykonanej podłogówce bez strefowania często wygrywa układ bezpośredni: mniej elementów, mniej strat i mniej miejsca w kotłowni. Bufor ma sens wtedy, gdy instalacja nie zapewnia stabilnego przepływu, są różne obiegi grzewcze albo pompa zaczyna się zbyt często załączać.
| Wariant | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Układ bezpośredni | Jedna strefa, dobra podłogówka, mało armatury dławiącej przepływ | Najprostszy, najtańszy i zwykle najbardziej efektywny | Wymaga bardzo dobrze policzonej hydrauliki |
| Układ z buforem | Grzejniki, kilka obiegów, termostaty zamykające strefy, niestabilny przepływ | Stabilizuje pracę, pomaga przy odszranianiu i ogranicza taktowanie | Więcej kosztów, więcej miejsca i dodatkowe straty postojowe |
| Bufor jako sprzęgło | Gdy trzeba rozdzielić przepływ źródła i odbiorników | Ułatwia współpracę kilku pomp obiegowych | Nie rozwiązuje błędów w doborze instalacji |
W praktyce patrzę też na pojemność wodną całej instalacji. Orientacyjna reguła około 15 l wody na 1 kW mocy bywa dobrym punktem kontrolnym, ale nie traktuję jej jak uniwersalnego przepisu. Równoległe wpięcie bufora działa jak sprzęgło hydrauliczne, a szeregowe po prostu zwiększa zład wody, więc to nie są zamienne rozwiązania. Jeśli układ jest prosty i dobrze zbalansowany, bufor potrafi być zbędnym kosztem, a jeśli przepływ jest dławiony, jego brak szybko wychodzi w eksploatacji. Po takim wyborze warto dopiąć hydrauliczne detale, bo to one najczęściej psują efekt końcowy.
Co musi się znaleźć po stronie hydraulicznej
Tu najczęściej pojawiają się oszczędności, które później kosztują więcej niż dobry montaż. W schemacie powinny być: filtr lub separator zanieczyszczeń, zawory odcinające, zawór bezpieczeństwa, naczynie przeponowe, odpowietrzenie, armatura serwisowa i miejsca do płukania układu. W praktyce zwracam też uwagę na średnice rur i liczbę kolan, bo każde przewężenie podnosi opory przepływu, a pompa ciepła nie lubi duszonego obiegu.
- Separator magnetyczny lub filtr siatkowy - wyłapuje opiłki, osad i chroni wymiennik przed zamuleniem.
- Zawory odcinające - pozwalają serwisować urządzenie bez spuszczania całej instalacji.
- Odpowietrznik - usuwa powietrze, które obniża sprawność i powoduje hałas.
- Zawór bezpieczeństwa - musi mieć poprawnie wyprowadzony odpływ i właściwe ciśnienie otwarcia.
- Naczynie przeponowe - kompensuje wzrost objętości wody przy grzaniu.
- Izolacja rur - ogranicza straty i chroni przed wykraplaniem wilgoci na zimniejszych odcinkach.
Przy monobloku dochodzi jeszcze ochrona przeciwzamarzaniowa. W niektórych rozwiązaniach stosuje się glikol propylenowy po stronie pompy, często w stężeniu 30-45%, ale to zawsze trzeba sprawdzić w dokumentacji konkretnego urządzenia i projektu instalacji. Ja nie traktuję tego jako „dodatku”, tylko jako element decydujący o bezpieczeństwie całego układu. Gdy hydraulika jest już domknięta, przychodzi czas na ciepłą wodę użytkową, a tam błędy kosztują najdłużej.
Jak rozwiązać CWU bez podbijania rachunków
Najprostszy schemat to pompa ciepła, zawór przełączający i zasobnik CWU z wężownicą dobraną do mocy urządzenia. Dla domu jednorodzinnego często spotyka się zasobniki 200-300 l, ale ja zawsze patrzę najpierw na liczbę domowników, nawyki poboru i to, czy w budynku jest cyrkulacja. Ta ostatnia potrafi zwiększyć zużycie energii na ciepłą wodę nawet dwukrotnie, więc jeśli nie jest naprawdę potrzebna, lepiej jej nie przewymiarowywać.
- Czujnik w zasobniku - powinien być osadzony we właściwej tulei, inaczej sterownik widzi temperaturę z opóźnieniem.
- Zawór przełączający - decyduje, czy pompa grzeje dom, czy zbiornik CWU.
- Histereza - to różnica między temperaturą włączenia i wyłączenia; zbyt mała powoduje częste starty i zatrzymania.
- Cyrkulacja - działa wygodnie, ale bez timera i sensownej izolacji szybko staje się źródłem strat.
W praktyce najrozsądniej działa krótki odcinek między pompą a zasobnikiem, bo ogranicza straty i skraca czas dogrzewania. Jeśli instalacja ma współpracować z fotowoltaiką, można ustawić grzanie CWU w godzinach nadwyżki energii, ale to ma sens tylko wtedy, gdy sterownik faktycznie potrafi to wykorzystać bez chaosu w priorytetach. Kolejny krok to elektryka, bo nawet świetny hydraulicznie układ można zepsuć zasilaniem zrobionym „na skróty”.
Elektryka i sterowanie decydują o bezawaryjnej pracy
Hydraulika może być poprawna, ale jeśli zasilanie i automatyka są zrobione na skróty, pompa i tak zacznie sprawiać kłopoty. W praktyce oczekuję osobnego obwodu zasilającego, poprawnego uziemienia i zabezpieczeń dobranych do konkretnego modelu. Przy większych urządzeniach spotyka się zasilanie trójfazowe, a przy niektórych konfiguracjach również osobne zabezpieczenie grzałki dogrzewającej lub modułu CWU.
- Osobny obwód - odcina pompę od reszty odbiorników i ułatwia serwis.
- Uziemienie - nie jest dodatkiem, tylko podstawą bezpieczeństwa.
- Zabezpieczenie nadprądowe - musi odpowiadać mocy i zaleceniom producenta.
- RCD - typ i sposób doboru trzeba sprawdzić w instrukcji, bo nie każdy układ pracuje identycznie.
- Przewody sterujące - czujnik zewnętrzny, zasobnik, bufor i sygnały taryfowe trzeba wpiąć zgodnie ze schematem.
Tu szczególnie ważna jest pogodówka, czyli sterowanie temperaturą zasilania zależnie od temperatury na zewnątrz. To właśnie ona pozwala pompie pracować nisko i spokojnie, bez ciągłego rozgrzewania instalacji do niepotrzebnie wysokich wartości. Jeśli urządzenie ma współpracować z taryfą nocną albo funkcją Smart Grid, warto przewidzieć to od razu, a nie dorabiać na końcu dodatkowych mostków i obejść. Kiedy elektryka i automatyka są dopięte, zostaje już tylko prosty test odbiorczy, który pokazuje, czy cały projekt naprawdę ma sens.
Mój krótki test odbioru przed uruchomieniem
- Czy przepływ jest stabilny także wtedy, gdy część stref się zamyka.
- Czy pompa ciepła nie walczy z inną pompą obiegową o ten sam obieg.
- Czy czujniki są wpięte w miejsca, które pokazują rzeczywistą temperaturę, a nie przypadkowy punkt instalacji.
- Czy CWU nie ma niepotrzebnie długiej cyrkulacji i zbyt dużych strat postojowych.
- Czy elektryka odpowiada instrukcji producenta, a nie wyłącznie temu, co „da się podłączyć”.
Jeśli te punkty się zgadzają, instalacja zwykle jest bliżej dobrego projektu niż efektownej, ale problematycznej kotłowni. Przy pompie ciepła prostota naprawdę wygrywa, pod warunkiem że każdy element ma swoje miejsce i nie udaje, że można go pominąć.
