Konstrukcja pod panele fotowoltaiczne na gruncie ma sens wtedy, gdy chcesz lepiej ustawić moduły względem słońca, ominąć ograniczenia dachu albo po prostu zbudować instalację bardziej przewidywalną w serwisie. W tym tekście rozkładam temat na praktyczne elementy: rodzaje stelaży, sposób kotwienia, kolejność montażu, realne koszty i błędy, które potrafią zepsuć nawet dobrze zapowiadający się projekt. Jeśli planujesz instalację przy domu, gospodarstwie albo na większej działce, te decyzje są ważniejsze, niż wygląda to na pierwszy rzut oka.
Najważniejsze decyzje, które warto zamknąć przed zakupem stelaża
- Najczęściej wygrywa system stały, bo jest prostszy, tańszy i mniej awaryjny niż rozwiązania ruchome.
- W Polsce sensowny punkt startowy to zwykle kąt około 30-35° i ustawienie na południe z niewielkim odchyleniem.
- Rodzaj gruntu decyduje o kotwieniu bardziej niż sam producent stelaża: pale wbijane, śruby gruntowe albo fundament betonowy.
- Na działce potrzebujesz miejsca nie tylko na same panele, ale też na odstępy między rzędami i dostęp serwisowy.
- Sam stelaż może kosztować od kilkuset do kilku tysięcy złotych za kWp, a systemy nadążne wyraźnie podbijają budżet.
- Przy większych instalacjach formalności rosną, więc projekt, statyka i dokumenty warto ustalić przed zakupem komponentów.
Dlaczego gruntowy stelaż wymaga innego podejścia niż dach
Na gruncie nie montuję po prostu „większego uchwytu”. Buduję osobny układ nośny, który musi przenieść wiatr, śnieg, naprężenia termiczne i własny ciężar całej tabeli modułów. W praktyce najwięcej zmieniają trzy rzeczy: nośność podłoża, możliwość bezpiecznego zakotwienia oraz to, ile przestrzeni mogę zostawić między rzędami.
To właśnie dlatego instalacja naziemna często wygrywa tam, gdzie dach przegrywa z cieniem, skomplikowaną geometrią albo słabą konstrukcją. Z drugiej strony wymaga więcej planowania: trzeba myśleć o dojeździe, odwodnieniu, ochronie antykorozyjnej i serwisie. Właśnie te elementy odróżniają dobry projekt od przypadkowo skręconej ramy z kilkoma panelami.
Według Gov.pl instalacje o mocy powyżej 50 kW wymagają pozwolenia na budowę, więc przy większej skali nie da się już traktować konstrukcji jak prostego zakupu z katalogu. Im wcześniej to uporządkujesz, tym mniej poprawek pojawi się później. Skoro widać już, że gruntowy układ to osobna kategoria, przechodzę do tego, jakie rozwiązania spotyka się najczęściej.
Jakie rozwiązania konstrukcyjne spotyka się najczęściej
Jeśli mam uprościć temat, to większość systemów gruntowych da się opisać w dwóch osiach: czy konstrukcja ma stały kąt, czy ten kąt da się zmieniać, oraz jak jest zakotwiona w gruncie. Dla inwestora to ważniejsze niż marketingowa nazwa systemu, bo od tego zależy cena, trwałość i wygoda eksploatacji.
Stelaże stałe
To najpopularniejsze rozwiązanie. Ustawiam je pod jednym kątem i potem nie ruszam, więc konstrukcja ma mniej ruchomych elementów i zwykle mniej punktów awarii. W Polsce najczęściej sprawdza się zakres około 30-35°, choć przy mniejszej przestrzeni czasem warto zejść niżej, żeby ograniczyć zacienienie między rzędami.
Systemy z regulacją kąta
Tu panelom można zmienić pochylenie sezonowo, zwykle ręcznie. To rozwiązanie ma sens wtedy, gdy zależy mi na lepszym uzysku zimą albo mam działkę, na której mogę poświęcić trochę czasu na przestawienie konstrukcji dwa razy w roku. Zyski bywają odczuwalne, ale trzeba liczyć się z wyższym kosztem. W praktyce takie systemy są wyraźnie droższe od prostych stelaży i najczęściej mieszczą się w przedziale około 1050-1350 zł/kWp.
Trackery
To już wyższa półka: konstrukcje nadążne podążają za słońcem w ciągu dnia. Dają najlepsze uzyski, ale są bardziej złożone, droższe i wymagają serwisowania. Zwykle widzę je w projektach komercyjnych albo na farmach, nie w zwykłej instalacji przy domu. Ich koszt potrafi dojść do około 2000-2500 zł/kWp, więc przy małym systemie trudno je obronić ekonomicznie.
Przeczytaj również: Zawór trójdrożny - Przed czy za pompą? Uniknij błędów!
Jak kotwi się konstrukcję w gruncie
Największe różnice nie wynikają z samego profilu stalowego, tylko z fundamentu. W praktyce wybieram jedno z trzech podejść:
| Rodzaj kotwienia | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Pale wbijane | Na stabilnym gruncie, gdy chcę szybki montaż bez betonowania | Szybka instalacja, niski koszt robocizny, mała ingerencja w teren | Nie sprawdzą się na bardzo kamienistym lub słabym podłożu |
| Śruby gruntowe | Gdy zależy mi na czystym montażu i dobrej powtarzalności | Brak betonowania, łatwe dopasowanie, sensowna demontażowalność | Wymagają odpowiedniej struktury gruntu i precyzji przy wkręcaniu |
| Fundament betonowy | Na trudnym, niestabilnym albo bardzo kamienistym podłożu | Duża pewność statyczna, większa swoboda projektowa | Więcej pracy, dłuższy czas realizacji i większa ingerencja w teren |
Jeśli grunt jest problematyczny, nie upieram się przy najtańszym wariancie. Lepiej wydać więcej na właściwe zakotwienie niż później walczyć z osiadaniem, przekoszeniem lub luzującymi się połączeniami. Gdy typ stelaża jest już wybrany, przechodzę do etapu, na którym najłatwiej popełnić kosztowny błąd, czyli do montażu.

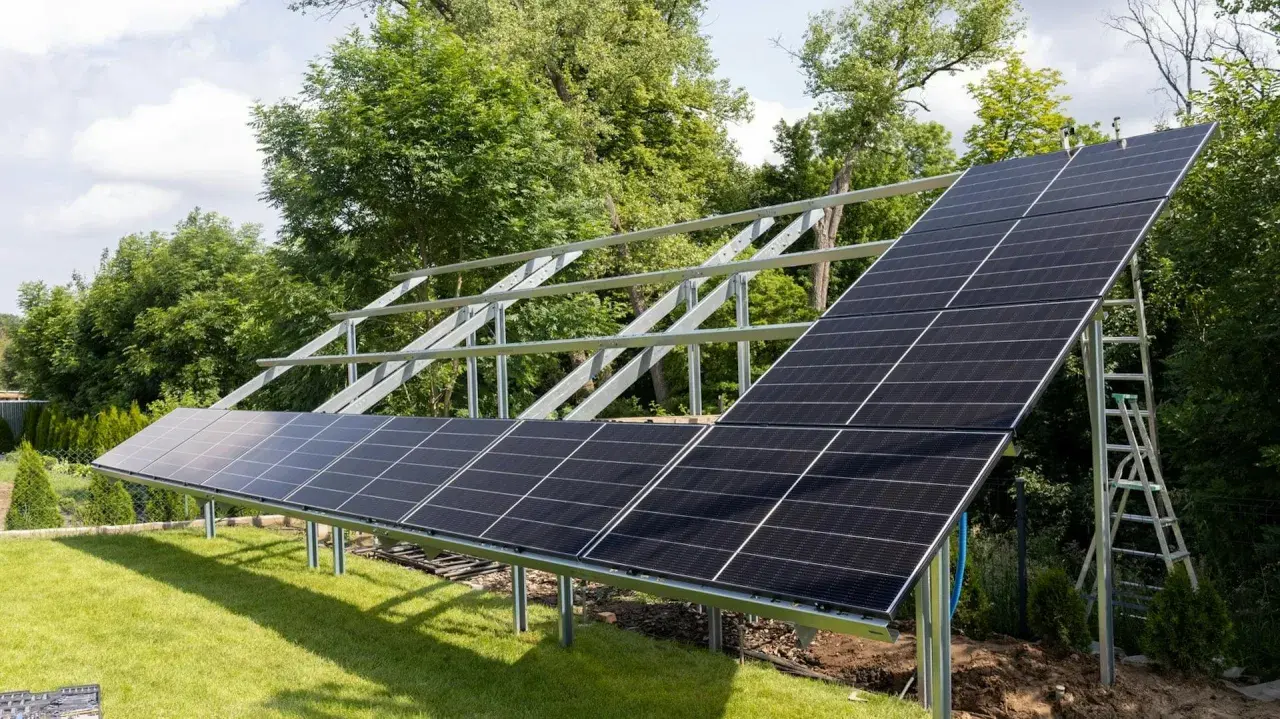

Jak przebiega montaż krok po kroku
Dobry montaż zaczyna się przed wbiciem pierwszego pala. Najpierw sprawdzam teren, kierunek nasłonecznienia, cień z drzew i budynków oraz to, czy grunt rzeczywiście nadaje się pod wybrany system. Dopiero potem przechodzę do ustawienia rzędów i zakotwienia.
- Oględziny działki i ocena gruntu - sprawdzam spadki terenu, wilgotność, kamienie, warstwy nośne i ewentualne przeszkody pod ziemią.
- Wyznaczenie układu rzędów - planuję odległości tak, żeby panele nie zacieniały się nawzajem i żeby został przejściowy korytarz serwisowy.
- Weryfikacja nośności - przy bardziej wymagających działkach robię próbę wyrywania podpór, czyli sprawdzam, jak podłoże reaguje na obciążenie.
- Zakotwienie konstrukcji - wbijam pale, wkręcam śruby albo wykonuję fundament betonowy, zależnie od gruntu i projektu.
- Montaż ram nośnych i szyn - składam główny stelaż, pilnując geometrii i sztywności połączeń.
- Instalacja modułów i okablowania - mocuję panele, prowadzę przewody w sposób odporny na uszkodzenia mechaniczne i promieniowanie UV.
- Uziemienie i testy - sprawdzam połączenia wyrównawcze, mocowania, pomiary elektryczne i dopiero wtedy oddaję układ do pracy.
W małej instalacji sam montaż często zamyka się w 1-3 dniach, ale tylko wtedy, gdy teren jest przygotowany, a pogoda nie robi niespodzianek. Jeżeli trzeba robić fundamenty albo przerabiać układ po odkryciu słabego podłoża, termin potrafi się wyraźnie wydłużyć. To prowadzi do pytania ważniejszego niż sam czas: jak dobrać system do konkretnej działki, żeby nie przepłacić za rozwiązanie zbyt słabe albo zbyt rozbudowane.
Jak dobrać system do działki i warunków pracy
Tu zwykle robię krok wstecz i patrzę nie na samą instalację, tylko na jej otoczenie. Działka dyktuje więcej, niż inwestorzy lubią przyznać: grunt, wiatr, śnieg, miejsce na przejazd i przyszłą rozbudowę. Jeśli pominiesz ten etap, później płacisz za kompromisy.
| Parametr | Praktyczny punkt startowy | Dlaczego to ważne |
|---|---|---|
| Kąt nachylenia | Najczęściej 30-35°, a przy gęstszym układzie czasem 20-25° | Wpływa na uzysk energii i na odległość między rzędami |
| Kierunek ustawienia | Południe, z odchyleniem do około 15° | Zmniejsza straty uzysku w skali roku |
| Wysokość od gruntu | Dolna krawędź zwykle 50-70 cm nad ziemią | Pomaga przy serwisie, ogranicza zacienienie i ułatwia czyszczenie |
| Odstęp między rzędami | Zwykle 2,5-3 razy wysokość konstrukcji | Chroni przed wzajemnym zacienianiem paneli |
| Odległość od granicy działki | W małych układach 1,5-2 m, w większych często 3-4 m | Zostawia miejsce na dostęp, naprawy i ewentualną rozbudowę |
Przy bifacjalnych modułach, czyli panelach zbierających światło z obu stron, szczególnie pilnuję wysokości i otoczenia pod konstrukcją. Im lepiej odbija światło podłoże i im bardziej przewiewny jest układ, tym więcej sensu ma taki wybór. Z kolei na terenach wilgotnych, zasolonych albo po prostu agresywnych dla stali, chętniej wybieram stal ocynkowaną ogniowo lub konstrukcje z powłoką Magnelis, bo zwykła ochrona antykorozyjna szybciej się tam poddaje.
W praktyce szukam też jednej rzeczy, o której inwestorzy często zapominają: dostępu serwisowego. Nawet bardzo dobra instalacja traci sens, jeśli trudno do niej dojść z myjką, narzędziami albo sprzętem do przeglądu. Gdy te parametry są policzone, zostaje najbardziej przyziemny temat, czyli koszty.
Ile kosztuje taki system i co podbija cenę
Sam stelaż bywa tańszy, niż się wydaje na pierwszy rzut oka, ale przy instalacjach gruntowych dochodzą fundament, przygotowanie podłoża, transport i montaż. Dlatego patrzę na koszt nie jako na jedną liczbę, tylko jako na pakiet elementów, które razem decydują o finalnym rachunku.
| Typ rozwiązania | Orientacyjny koszt | Komu zwykle pasuje |
|---|---|---|
| Prosty system stały | Około 200-400 zł/kWp za same konstrukcje wsporcze w prostszych wariantach | Domy, małe działki, projekty bez ruchomych elementów |
| System z ręczną regulacją | Około 1050-1350 zł/kWp | Inwestorzy, którzy chcą poprawić uzysk sezonowo i akceptują wyższy koszt |
| Tracker | Około 2000-2500 zł/kWp | Większe instalacje, gdzie wyższy uzysk uzasadnia bardziej złożoną mechanikę |
Jeśli patrzę szerzej na cały projekt, instalacja na gruncie zwykle wychodzi o 15-35% drożej niż porównywalna instalacja dachowa. Najczęściej podbijają ją: słaby grunt, konieczność robót ziemnych, dłuższe trasy kablowe, dodatkowe zabezpieczenia antykorozyjne, ogrodzenie i trudniejszy dojazd dla ekipy. W praktyce najtańszy jest nie ten projekt, który wygląda na najtańszy w wycenie, tylko ten, który nie wymaga poprawek po pierwszym sezonie.
Właśnie dlatego sam koszt stelaża traktuję jako sygnał orientacyjny, a nie finalną odpowiedź. Jeżeli oferta jest bardzo niska, od razu sprawdzam, czy nie brakuje w niej fundamentów, zabezpieczeń albo porządnej statyki. To naturalnie prowadzi do błędów, które widuję najczęściej.
Najczęstsze błędy, które później kosztują najwięcej
Przy konstrukcjach gruntowych problem zwykle nie zaczyna się od paneli. Zaczyna się od założeń. Jeśli teren jest źle oceniony albo ktoś skraca projekt „na oko”, później wychodzą rzeczy, które trudno naprawić bez rozbierania połowy instalacji.
- Za mały odstęp między rzędami - panel zaczyna rzucać cień na panel i uzysk spada szybciej, niż inwestor się spodziewa.
- Brak analizy gruntu - na słabym lub nawodnionym podłożu konstrukcja może pracować, osiadać albo tracić pion.
- Zbyt oszczędny wybór materiału - w wilgotnym środowisku słaba ochrona antykorozyjna skraca żywotność całego układu.
- Prowadzenie kabli po ziemi - to proszenie się o uszkodzenia mechaniczne, wilgoć i problemy serwisowe.
- Brak dostępu serwisowego - czyszczenie, kontrola połączeń i wymiana elementów stają się niepotrzebnie trudne.
- Skupienie się wyłącznie na cenie - tania konstrukcja bez sensownego projektu może kosztować więcej w eksploatacji niż porządny system od początku.
- Ignorowanie przyszłej rozbudowy - jeśli dziś zostawisz zbyt mało miejsca, późniejsze dołożenie modułów będzie drogie albo niemożliwe.
Najbardziej niedoceniany błąd to dla mnie mylenie „stabilnie stoi” z „dobrze pracuje”. Konstrukcja może być sztywna, a mimo to źle ustawiona względem słońca, zbyt niska, zbyt gęsto rozstawiona albo fatalnie zaplanowana pod serwis. Żeby tego uniknąć, przed zamówieniem warto sprawdzić kilka rzeczy jeszcze raz, na chłodno.
Co sprawdzić przed zamówieniem, żeby konstrukcja pracowała bez niespodzianek
Zanim podpiszę zamówienie, chcę mieć odpowiedź na pięć pytań: jaki jest grunt, jaki ma być kąt, jaką mam odległość między rzędami, czym kotwię system i jak zabezpieczam stal przed korozją. Jeśli któraś z tych odpowiedzi jest „jakoś to będzie”, wracam do projektu, bo właśnie tam pojawiają się późniejsze koszty.
- Sprawdź nośność i warunki gruntu, a przy trudnym terenie poproś o próbę wyrywania podpór.
- Porównaj nie tylko cenę stelaża, ale też fundament i montaż, bo to one często robią różnicę w budżecie.
- Ustal, czy konstrukcja ma być stała, regulowana czy nadążna, bo każda z tych opcji ma inny sens ekonomiczny.
- Poproś o informację o ochronie antykorozyjnej, zwłaszcza jeśli działka jest wilgotna albo teren jest bardziej agresywny dla stali.
- Zostaw miejsce na serwis i rozbudowę, nawet jeśli dziś planujesz tylko podstawowy układ.
- Przy większej instalacji sprawdź formalności wcześniej, bo pozwolenia i uzgodnienia mogą zająć więcej czasu niż sam montaż.
Jeśli miałbym streścić cały temat jednym zdaniem, powiedziałbym tak: w instalacji naziemnej nie wygrywa ten, kto kupi najtańszy stelaż, tylko ten, kto dobrze dopasuje konstrukcję do działki, obciążeń i planu użytkowania. Gdy ten etap jest zrobiony porządnie, reszta projektu staje się dużo prostsza i bardziej przewidywalna.
