Pompa ciepła działa inaczej niż kocioł gazowy czy grzałka elektryczna: nie produkuje ciepła wprost, tylko przenosi je z otoczenia i podnosi do poziomu potrzebnego w domu. To dlatego tak ważne są temperatura zasilania, rodzaj źródła i to, czy instalacja grzewcza jest niskotemperaturowa.
W tym tekście rozbieram na części mechanizm pracy takiego urządzenia, pokazuję, z czego składa się układ, czym różnią się warianty powietrzne i gruntowe oraz kiedy całość naprawdę jest oszczędna. Piszemy praktycznie, bo przy ogrzewaniu liczy się nie teoria sama w sobie, ale to, co faktycznie dzieje się w sezonie grzewczym.
Najważniejsze rzeczy, które warto zapamiętać
- Pompa ciepła pobiera energię z otoczenia, a prąd zużywa głównie na sprężarkę i automatykę.
- Temperatura pracy i dobór instalacji mają większy wpływ na rachunki niż sama etykieta urządzenia.
- Najlepiej współpracuje z podłogówką i grzejnikami niskotemperaturowymi.
- Modele powietrze-woda są prostsze w montażu, a gruntowe zwykle stabilniejsze zimą, choć droższe na starcie.
- COP pokazuje wynik chwilowy, a SCOP lepiej opisuje realną pracę w całym sezonie.

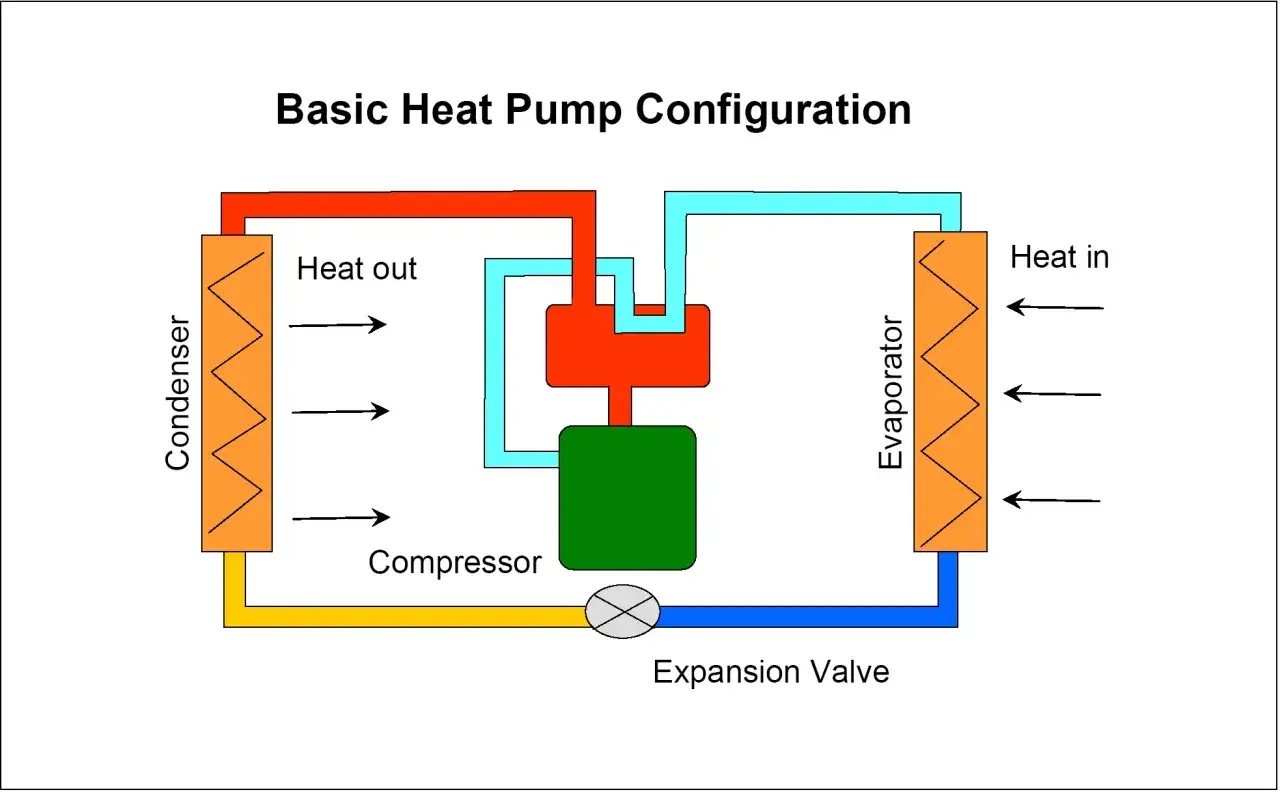

Jak pompa ciepła przenosi ciepło krok po kroku
Najprościej myśleć o tym układzie jak o lodówce pracującej w drugą stronę. Zamiast wyrzucać ciepło z wnętrza na zewnątrz, pompa pobiera je z otoczenia i oddaje do instalacji grzewczej. W obiegu krąży czynnik chłodniczy, czyli medium, które łatwo zmienia stan skupienia i dzięki temu przenosi energię.
Parownik pobiera energię z otoczenia
W parowniku czynnik chłodniczy odbiera energię z powietrza, gruntu albo wody i zaczyna parować. Nawet zimne powietrze ma pewną ilość energii cieplnej, więc układ ma z czego ją pobrać. Właśnie na tym etapie zaczyna się cały proces ogrzewania domu.
Sprężarka podnosi temperaturę
Sprężarka zasysa parę czynnika i ściska ją do wyższego ciśnienia. Wraz z ciśnieniem rośnie temperatura, a to pozwala później przekazać ciepło do instalacji grzewczej. To właśnie ten element zużywa najwięcej energii elektrycznej i decyduje o tym, czy całość pracuje ekonomicznie.
Skraplacz oddaje ciepło do instalacji
W skraplaczu gorący czynnik oddaje ciepło do wody grzewczej albo do powietrza w budynku, po czym wraca do postaci ciekłej. Z punktu widzenia domu to ten moment, w którym energia rzeczywiście trafia do instalacji. Tu kończy się część „transportowa”, a zaczyna realne grzanie pomieszczeń.
Przeczytaj również: Ocieplenie dachu od wewnątrz - Jak to zrobić dobrze?
Zawór rozprężny zamyka obieg
Po przejściu przez zawór rozprężny ciśnienie czynnika spada, a jego temperatura obniża się na tyle, by znów mógł pobierać energię w parowniku. Cykl zamyka się i startuje od nowa. Dzięki temu urządzenie może nieprzerwanie przenosić ciepło, zamiast wytwarzać je tak jak klasyczny oporowy grzejnik.
W praktyce to prosty mechanizm, ale jego skuteczność zależy od temperatury źródła i od tego, jak nisko można zasilać instalację grzewczą. Kiedy to już jasne, łatwiej zrozumieć, dlaczego układ składa się z kilku precyzyjnie współpracujących elementów.
Z czego składa się układ i po co jest każdy element
W praktyce liczy się nie tylko sama jednostka, ale cały układ hydrauliczny i sterowanie. Źle dobrany detal potrafi zepsuć efekt nawet wtedy, gdy urządzenie katalogowo wygląda dobrze. Dlatego przy ocenie instalacji patrzę nie na jeden element, tylko na całość.
| Element | Co robi | Dlaczego ma znaczenie |
|---|---|---|
| Parownik | Pobiera ciepło z otoczenia i zamienia czynnik w parę | Bez dobrego odbioru energii cały cykl traci sens |
| Sprężarka | Ściska parę i podnosi jej temperaturę | To główny odbiornik prądu w całym układzie |
| Skraplacz | Oddaje ciepło do wody grzewczej lub powietrza | Tu energia trafia do domu |
| Zawór rozprężny | Obniża ciśnienie czynnika | Ustawia warunki do ponownego poboru ciepła |
| Zawór czterodrogowy | Zmienia kierunek obiegu przy chłodzeniu i odszranianiu | Ważny szczególnie w modelach powietrznych |
| Pompy obiegowe | Tłoczą wodę lub solankę przez układ | Zbyt słabe albo źle dobrane pogarszają pracę |
| Sterownik i czujniki | Ustawiają temperaturę, modulację i krzywą grzewczą | Dają stabilność i mniejsze zużycie energii |
| Bufor i zasobnik c.w.u. | Stabilizują przepływ lub magazynują ciepłą wodę | Przydają się w części instalacji, ale nie są zawsze obowiązkowe |
Najbardziej niedoceniany jest sterownik, bo to on decyduje o modulacji mocy, krzywej grzewczej i reakcji na pogodę. Właśnie dlatego dwa urządzenia o podobnej mocy mogą zachowywać się bardzo różnie. Kiedy wiesz już, co robi każdy z tych elementów, łatwiej ocenić różnice między typami urządzeń.
Jakie są rodzaje pomp ciepła i kiedy który wariant ma sens
Różnice między modelami wynikają przede wszystkim z tego, skąd pobierają energię. Dolne źródło to miejsce poboru ciepła, a górne źródło to instalacja, która odbiera je w domu. To nie jest drobny szczegół konstrukcyjny, tylko rzecz, która wpływa na koszt montażu, stabilność pracy zimą i zakres zastosowań.
| Typ | Dolne źródło | Zalety | Ograniczenia | Najczęstsze zastosowanie |
|---|---|---|---|---|
| Powietrze-woda | Powietrze zewnętrzne | Prostszy montaż, brak odwiertów, dobra opcja do modernizacji | Spadek wydajności przy mrozie i konieczność odszraniania | Domy jednorodzinne i wymiany starych źródeł ciepła |

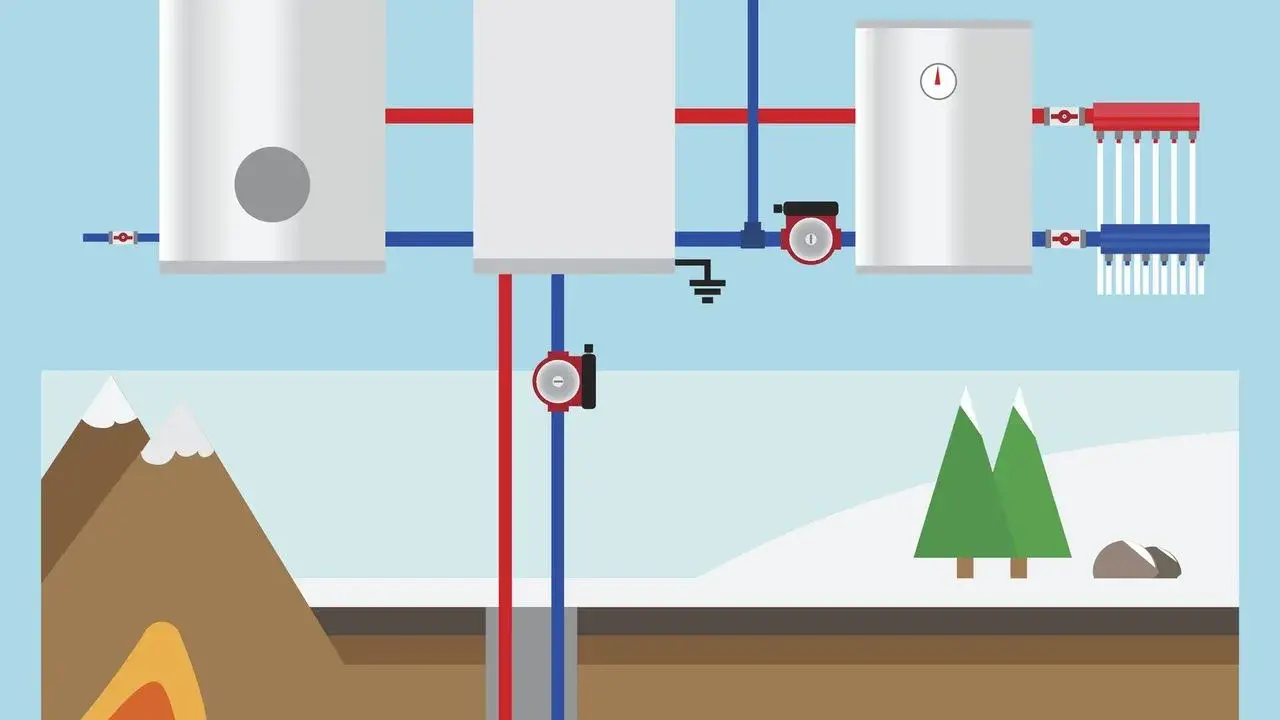

| Grunt-woda | Grunt przez sondy pionowe lub kolektor poziomy | Stabilna praca przez cały rok i bardzo przewidywalne parametry | Wyższy koszt wykonania dolnego źródła i większy zakres robót | Nowe domy, większe budżety, działki z miejscem na instalację |
| Woda-woda | Wody gruntowe albo powierzchniowe | Bardzo dobra efektywność przy stabilnym i pewnym źródle | Wymaga dobrego rozpoznania warunków wodnych i starannego serwisu | Lokalizacje z pewnym dostępem do wody i odpowiednimi warunkami formalnymi |
| Powietrze-powietrze | Powietrze zewnętrzne | Szybka reakcja, często również chłodzenie | Nie zastępuje klasycznej instalacji wodnej i nie daje c.w.u. | Mieszkania, strefowe dogrzewanie, lekkie systemy HVAC |
Jeśli miałbym wskazać wariant najczęściej spotykany w polskich domach, byłoby to powietrze-woda, bo łączy prostszy montaż z sensowną ekonomiką. Gruntowe rozwiązania bronią się tam, gdzie liczy się stabilność i inwestor akceptuje wyższy koszt startowy. Sam wybór typu nie wystarcza, bo o efekcie decyduje też to, jak budynek i instalacja oddają ciepło.
Kiedy urządzenie pracuje najlepiej, a kiedy traci przewagę
Efektywność pompy ciepła nie jest stała. Zmienia się wraz z pogodą, temperaturą zasilania i jakością izolacji budynku. Jeśli COP wynosi 4, z 1 kWh prądu urządzenie oddaje około 4 kWh ciepła. SCOP pokazuje to samo, ale w ujęciu całego sezonu, więc lepiej nadaje się do porównywania realnych instalacji.
- Niska temperatura zasilania. Przy ogrzewaniu podłogowym 30-35°C urządzenie pracuje dużo swobodniej niż przy grzejnikach wymagających 50-55°C.
- Małe straty budynku. Dobra izolacja, szczelność i sensowna wentylacja pozwalają utrzymać stabilną pracę zamiast ciągłych skoków mocy.
- Rozsądny dobór mocy. Zbyt mała pompa nie dogrzeje domu w szczycie mrozów, a zbyt duża zacznie taktować, czyli często się uruchamiać i wyłączać.
- Odszranianie w modelach powietrznych. Zimą parownik może pokryć się szronem, więc układ okresowo przełącza się w tryb odszraniania. To normalne, choć chwilowo obniża wydajność.
W dobrze dobranym domu sezonowy wynik rzędu 3-4 jest rozsądnym punktem odniesienia, ale tylko przy niskiej temperaturze zasilania i poprawnej automatyce. Gdy sterownik nie jest źle ustawiony, a budynek nie ucieka ciepłem na wszystkie strony, urządzenie pracuje spokojnie i przewidywalnie. Gdy te zasady są ignorowane, pojawiają się te same rozczarowania, które potem widać w rachunkach i w komforcie.
Najczęstsze błędy przy ocenie i montażu
Najwięcej problemów nie wynika z samej technologii, tylko z oczekiwań, które mijają się z fizyką i z projektem budynku. To są błędy projektowe, nie wady samej pompy ciepła.
- Liczenie na stare grzejniki bez zmian. Jeśli instalacja potrzebuje wysokiej temperatury zasilania, pompa będzie pracowała ciężej i drożej.
- Dobór na oko. Bez obliczenia strat ciepła łatwo przewymiarować albo zaniżyć moc.
- Ignorowanie budynku. Najpierw ogranicza się ucieczkę ciepła, dopiero potem dobiera źródło.
- Patrzenie tylko na katalog. COP z materiału handlowego nie mówi jeszcze, jak urządzenie zachowa się przy konkretnej instalacji i pogodzie.
- Krzywa grzewcza ustawiona zbyt wysoko. Sterownik podaje za gorącą wodę, więc sprężarka nie ma lekkiej pracy.
- Pomijanie akustyki i skroplin. Jednostka zewnętrzna potrzebuje dobrego miejsca, odpływu kondensatu i sensownego ustawienia względem okien oraz sąsiadów.
- Wpychanie bufora „bo tak się robi”. Bufor bywa potrzebny, ale nie jest automatycznie obowiązkowy w każdej instalacji.
Jeżeli te błędy odetnie się na etapie projektu, sama instalacja staje się dużo prostsza. Wtedy urządzenie nie musi nadrabiać cudzych zaniedbań, tylko robi to, do czego zostało stworzone.
Co sprawdzić przed montażem, żeby instalacja miała sens przez lata
Przed montażem sprawdzam zawsze kilka rzeczy, które później trudno poprawić bez kosztów. To oszczędza rozczarowań i pozwala lepiej dobrać zarówno moc, jak i typ urządzenia.
- Jakie jest realne zapotrzebowanie na ciepło po termomodernizacji.
- Na jakiej temperaturze pracują dziś grzejniki lub podłogówka.
- Czy chcesz też przygotowywać ciepłą wodę użytkową i chłodzić latem.
- Jakie masz warunki na działce lub przy budynku. Chodzi o miejsce na jednostkę zewnętrzną, odwierty albo studnie.
- Jak będzie wyglądał serwis i sterowanie. Prosta obsługa i dobra automatyka robią dużą różnicę po kilku sezonach.
