Kocioł gazowy - Budowa, działanie i wybór. Co musisz wiedzieć?

Nowoczesny kocioł gazowy to nie pojedyncze urządzenie, ale zestaw współpracujących podzespołów, które odpowiadają za spalanie, odzysk ciepła, obieg wody i bezpieczeństwo pracy. W tym tekście rozkładam budowę kotła gazowego na części, pokazuję, jak działa od środka, i wyjaśniam, na które elementy warto patrzeć przy wyborze, montażu oraz serwisie. To praktyczna mapa urządzenia dla osób, które chcą rozumieć, co faktycznie dzieje się w kotłowni albo w szafce z kotłem.

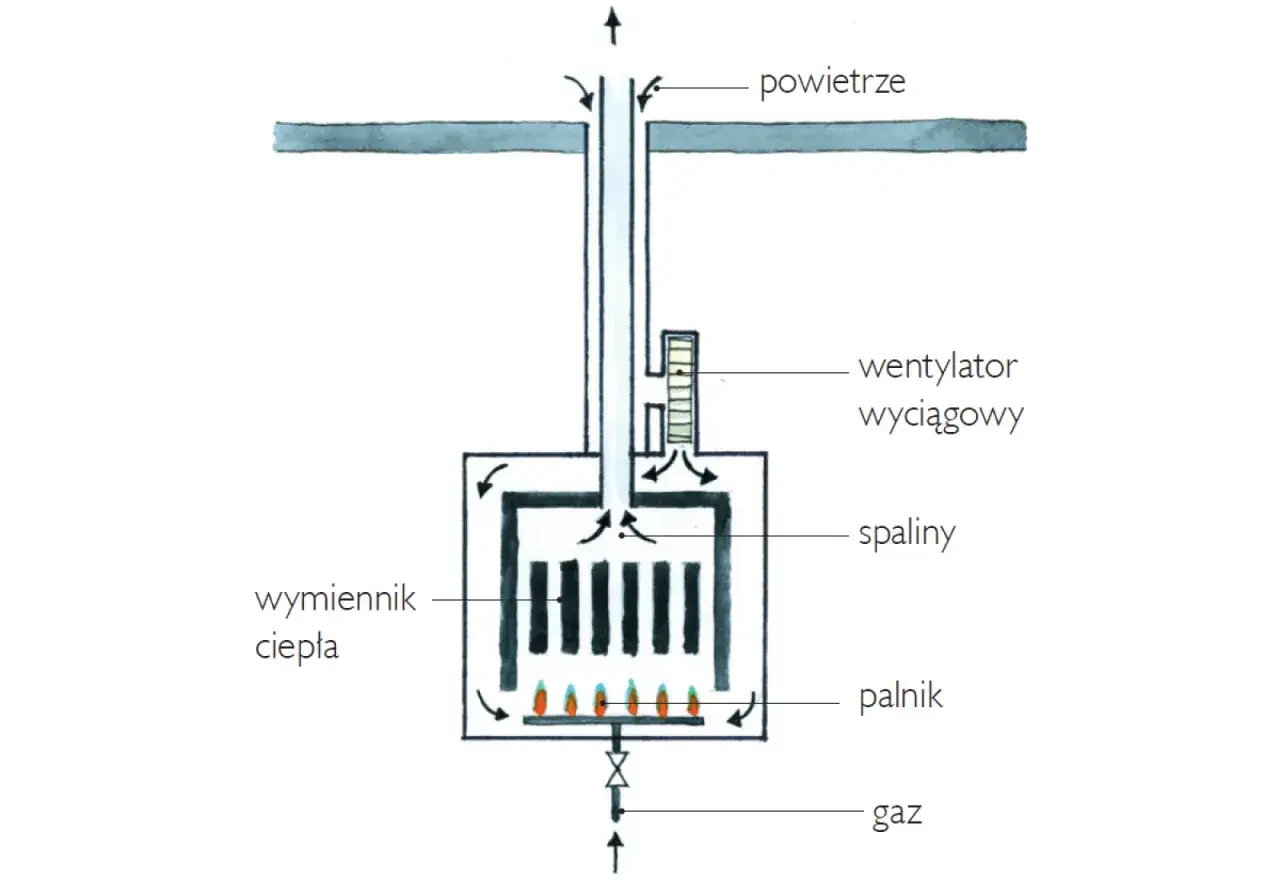

Z czego składa się nowoczesny kocioł gazowy

Ja lubię patrzeć na kocioł jak na mały układ procesowy: gaz trafia do palnika, energia przechodzi przez wymiennik, a elektronika pilnuje, żeby wszystko działo się w odpowiedniej kolejności. Najczęściej spotykany jest układ z zamkniętą komorą spalania, więc powietrze do pracy palnika jest pobierane z zewnątrz, a nie z pomieszczenia. To ważne nie tylko dla bezpieczeństwa, ale też dla stabilności spalania i pracy w szczelnych budynkach.

Element	Rola	Co to daje w praktyce
Palnik modulowany	Miesza gaz z powietrzem i wytwarza płomień.	Pozwala płynnie zmieniać moc zamiast ciągłego włączania i wyłączania urządzenia.
Wymiennik ciepła	Odbiera energię ze spalin i przekazuje ją wodzie w instalacji.	Od jego konstrukcji zależy sprawność, odporność na wilgoć i łatwość czyszczenia.
Wentylator	Wymusza dopływ powietrza i stabilizuje spalanie.	Umożliwia pracę z zamkniętą komorą spalania i nowoczesnym przewodem powietrzno-spalinowym.
Zawór gazowy	Dozuje ilość gazu podawanego do palnika.	Współpracuje z automatyką i odpowiada za precyzję pracy przy różnych obciążeniach.
Elektronika sterująca	Odczytuje czujniki i zarządza całą sekwencją pracy.	To ona decyduje, kiedy kocioł grzeje, kiedy się wyłącza i kiedy wchodzi w tryb ochronny.
Czujniki temperatury	Mierzą temperaturę wody na zasilaniu i powrocie.	Dzięki nim urządzenie reaguje płynnie, a nie skokowo.
Pompa obiegowa	Wymusza przepływ wody przez instalację.	Bez niej ciepło nie dotarłoby do grzejników lub ogrzewania podłogowego.
Naczynie wzbiorcze	Kompensuje wzrost objętości wody podczas grzania.	Chroni układ przed zbyt dużymi skokami ciśnienia.
Zawór bezpieczeństwa	Upuszcza nadmiar ciśnienia z instalacji.	To podstawowy element ochrony całego układu wodnego.
Syfon kondensatu	Odprowadza skropliny z wymiennika do kanalizacji.	Jest niezbędny w kotłach kondensacyjnych, bo bez niego kondensat zalegałby w urządzeniu.
Zawór trójdrogowy	Przełącza przepływ między ogrzewaniem a ciepłą wodą użytkową.	Ważny głównie w układach dwufunkcyjnych i kompaktowych.

W praktyce nie każdy producent układa te podzespoły identycznie, ale logika pozostaje podobna. Im prostsza i lepiej uporządkowana konstrukcja serwisowa, tym łatwiej później o przegląd i szybką diagnozę usterki. Kiedy rozumiesz już te części, łatwiej zobaczyć, jak dokładnie kocioł pracuje w cyklu grzewczym.

Jak kocioł zamienia gaz w ciepło

Sam przebieg pracy można opisać bez zbędnej magii. Ja widzę to jako sekwencję odczytu, zapłonu, spalania, odzysku ciepła i przekazania energii do instalacji grzewczej.

1. Sterownik sprawdza temperaturę wody i zapotrzebowanie na ciepło z instalacji lub termostatu.
2. Wentylator przygotowuje odpowiedni przepływ powietrza, a zawór gazowy otwiera dopływ paliwa do palnika.
3. Mieszanka gazowo-powietrzna zapala się i wytwarza płomień o kontrolowanej mocy.
4. Gorące spaliny oddają energię w wymienniku ciepła do wody krążącej w instalacji.
5. W kotle kondensacyjnym spaliny są dodatkowo schładzane. Gdy spadną do ok. 30-40°C, para wodna zaczyna się skraplać. Punkt rosy to właśnie temperatura, przy której para wodna przechodzi w ciecz.
6. Woda grzewcza trafia z powrotem do grzejników lub podłogówki, a kondensat spływa do syfonu i kanalizacji.

Cecha	Kocioł tradycyjny	Kocioł kondensacyjny
Odzysk ciepła	Ograniczony, część energii ucieka ze spalinami.	Dodatkowo odzyskuje ciepło z pary wodnej zawartej w spalinach.
Temperatura spalin	Zwykle wyższa.	Niższa, bo spaliny są mocniej schładzane.
Warunki pracy	Mniej zależny od temperatury powrotu.	Najlepiej działa przy niższej temperaturze powrotu z instalacji.
Układ odprowadzania	Prostszy, bez odpływu kondensatu.	Wymaga odpływu kondensatu i materiałów odpornych na wilgoć.

To właśnie dlatego ogrzewanie podłogowe albo dobrze dobrane grzejniki niskotemperaturowe tak dobrze współpracują z nowoczesnym kotłem. Im chłodniejsza woda wraca z instalacji, tym łatwiej urządzenie wchodzi w tryb kondensacji i odzyskuje więcej energii. Z tego samego powodu dwa kotły o podobnej mocy mogą dawać zupełnie inny efekt w realnym domu.

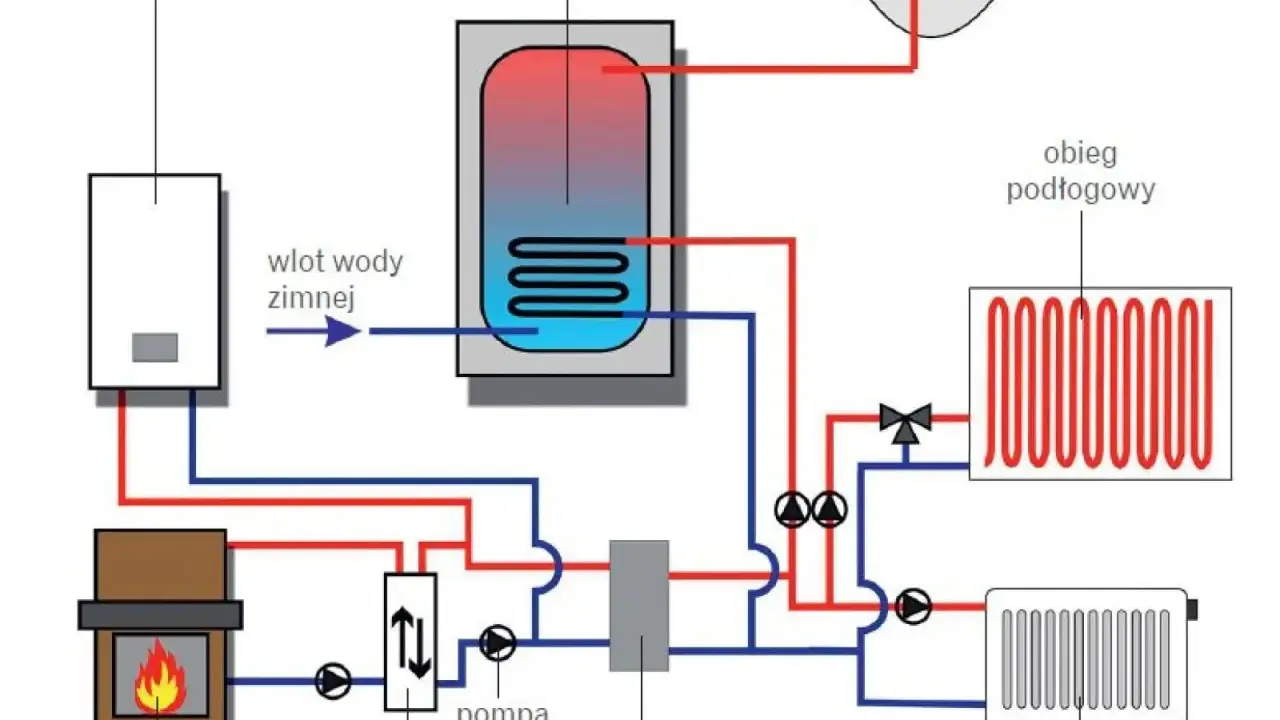

Jednofunkcyjny, dwufunkcyjny i kompaktowy co zmienia w środku

Viessmann opisuje to wprost: w wersji jednofunkcyjnej ciepłą wodę zapewnia osobny zasobnik, a w dwufunkcyjnej podgrzewanie jest przepływowe. To nie jest drobna różnica użytkowa, tylko zmiana w samej architekturze urządzenia.

Wariant	Co ma w środku	Kiedy ma sens
Jednofunkcyjny	Układ grzewczy bez wbudowanego przygotowania c.w.u.	Gdy ważny jest większy komfort ciepłej wody i można dołożyć osobny zasobnik.
Dwufunkcyjny	Ogrzewanie plus przepływowy podgrzewacz c.w.u.	Gdy liczy się oszczędność miejsca i prostsza zabudowa.
Kompaktowy z zasobnikiem	Kocioł z wbudowanym zbiornikiem c.w.u. lub ładowaniem warstwowym.	Gdy priorytetem jest stabilna temperatura wody i wygoda przy kilku punktach poboru.

W dwufunkcyjnym kotle dochodzą zwykle elementy, których nie ma w prostszej wersji: wymiennik płytowy do c.w.u., zawór trójdrogowy i czujnik przepływu. Ja traktuję to jako układ bardziej zwarty, ale też bardziej wrażliwy na jakość montażu i parametry wody. Jeśli w domu są dwie łazienki albo częsty pobór wody w kilku punktach naraz, zasobnik często daje spokojniejszą pracę niż sam przepływ.

Które elementy najczęściej decydują o awarii

Z mojego doświadczenia najczęściej nie psuje się cały kocioł, tylko jeden z elementów pracujących w wysokiej temperaturze, przy przepływie wody albo w kontakcie z kondensatem. Dobra wiadomość jest taka, że z symptomów zwykle da się dość szybko wyczytać, co dzieje się wewnątrz urządzenia.

• Wymiennik ciepła - osady i zabrudzenia obniżają sprawność, mogą powodować przegrzewanie i głośniejszą pracę.
• Elektroda zapłonowa i jonizacyjna - problemy z zapłonem albo gaśnięcie płomienia często zaczynają się właśnie tutaj.
• Wentylator i układ kontroli spalania - awarie objawiają się błędami startu, hałasem lub niestabilnym spalaniem.
• Pompa obiegowa - gdy pracuje źle, grzejniki robią się nierówne temperaturowo, a sam kocioł może się przegrzewać.
• Zawór trójdrogowy - jeśli nie przełącza poprawnie, ciepła woda użytkowa lub ogrzewanie przestają działać tak, jak powinny.
• Czujniki temperatury i elektronika - odpowiadają za skoki temperatury, losowe blokady i nieprzewidywalną pracę urządzenia.

W praktyce bardzo dużo zależy też od tego, czy konstrukcja daje dobry dostęp serwisowy. Kocioł, w którym czyszczenie wymiennika albo wymiana pompy wymaga rozbierania połowy obudowy, jest po prostu mniej wygodny w długiej eksploatacji. Dlatego patrzę nie tylko na parametry z karty katalogowej, ale też na to, jak urządzenie jest ułożone „od środka”.

Montaż i serwis, które naprawdę robią różnicę

Ja zawsze zwracam uwagę na to, że nawet dobrze zaprojektowany kocioł nie obroni się bez poprawnego montażu. To właśnie na tym etapie wychodzą błędy, które później użytkownik odczuwa jako głośną pracę, spadek sprawności albo częste blokady.

• Układ powietrzno-spalinowy musi być dobrany do mocy urządzenia i szczelny, bo od tego zależy stabilność spalania.
• Odprowadzenie kondensatu powinno działać swobodnie. Syfon nie może wysychać ani być zatkany osadami.
• Ciśnienie instalacji po napełnieniu zwykle ustawia się w okolicach 1,0-1,5 bar. W instrukcjach producentów, także Termetu, po pierwszym uruchomieniu pojawia się często zakres około 1,8-2,0 bar.
• Odpowietrzenie i płukanie instalacji chroni pompę oraz wymiennik przed zanieczyszczeniami z układu.
• Coroczny przegląd przed sezonem grzewczym traktuję jako standard, a nie dodatek. Wchodzi w to czyszczenie, kontrola spalania, szczelności i podstawowa regulacja.

Jeśli kocioł ma pracować długo i bez niespodzianek, instalacja po stronie hydraulicznej jest równie ważna jak sam palnik. Często właśnie brud w instalacji, źle dobrany odpływ kondensatu albo zbyt niskie ciśnienie powodują problemy, które użytkownik błędnie przypisuje „złemu kotłowi”.

Jak czytam kartę kotła, żeby ocenić konstrukcję, a nie samą moc

Gdybym miał dziś wybierać urządzenie, nie zaczynałbym od samej mocy maksymalnej. Patrzyłbym przede wszystkim na zakres modulacji, sposób przygotowania c.w.u. i to, czy konstrukcja ułatwia serwis oraz współpracę z instalacją w domu. To właśnie te rzeczy mówią najwięcej o tym, jak kocioł będzie zachowywał się w realnym użytkowaniu.

• Zakres modulacji - im niższa moc minimalna, tym mniejsze ryzyko taktowania, czyli częstego włączania i wyłączania palnika.
• Rodzaj wymiennika - ważny jest nie tylko materiał, ale też geometria i odporność na wilgoć oraz kondensat.
• Przygotowanie c.w.u. - jeśli dom ma duży pobór wody, zasobnik daje zwykle większy komfort niż czysty przepływ.
• Dostęp serwisowy - dobrze, gdy podstawowe podzespoły są łatwo osiągalne bez rozbierania całej obudowy.
• Zgodność z instalacją - kocioł najlepiej wykorzysta swój potencjał w układzie niskotemperaturowym, z dobrze dobranymi grzejnikami lub podłogówką.

Najkrócej mówiąc: moc katalogowa jest tylko jednym z parametrów, a o jakości pracy decyduje cały układ. Jeśli instalacja jest dobrze zaprojektowana, kocioł gazowy potrafi działać cicho, oszczędnie i przewidywalnie przez lata. Jeśli chcesz, żeby to urządzenie naprawdę wykorzystało swoją konstrukcję, patrz na całość, nie tylko na liczbę kilowatów na etykiecie.
