Rozdzielacz w ogrzewaniu podłogowym to centrum całej instalacji: tu widać, którędy płynie zasilanie, jak wraca woda z pętli i gdzie ustawia się przepływ dla każdego pomieszczenia. Dobrze narysowany schemat pomaga uniknąć błędów montażowych, a przy uruchomieniu od razu pokazuje, czy układ ma szansę pracować równo i oszczędnie. Poniżej rozpisuję temat praktycznie: budowę, podłączenie, regulację oraz najczęstsze pułapki, które później kosztują najwięcej czasu.
Najważniejsze rzeczy o układzie rozdzielacza, które warto znać od razu
- Górna belka zwykle prowadzi zasilanie, a dolna odbiera wodę z pętli powrotnych.
- Przepływomierze pozwalają ustawić każdy obieg osobno i szybko wykryć zbyt mały przepływ.
- Przed rozdzielaczem powinny znaleźć się zawory odcinające, a w praktyce bardzo pomaga też odmulacz lub filtr.
- Jeśli źródło ciepła podaje wyższą temperaturę niż potrzebuje podłogówka, potrzebny jest moduł mieszający.
- Najczęstsze problemy to zamienione przewody, brak równoważenia pętli i zbyt długie obiegi.
- Przed zalaniem posadzki instalację trzeba przepłukać, odpowietrzyć i sprawdzić ciśnieniowo.

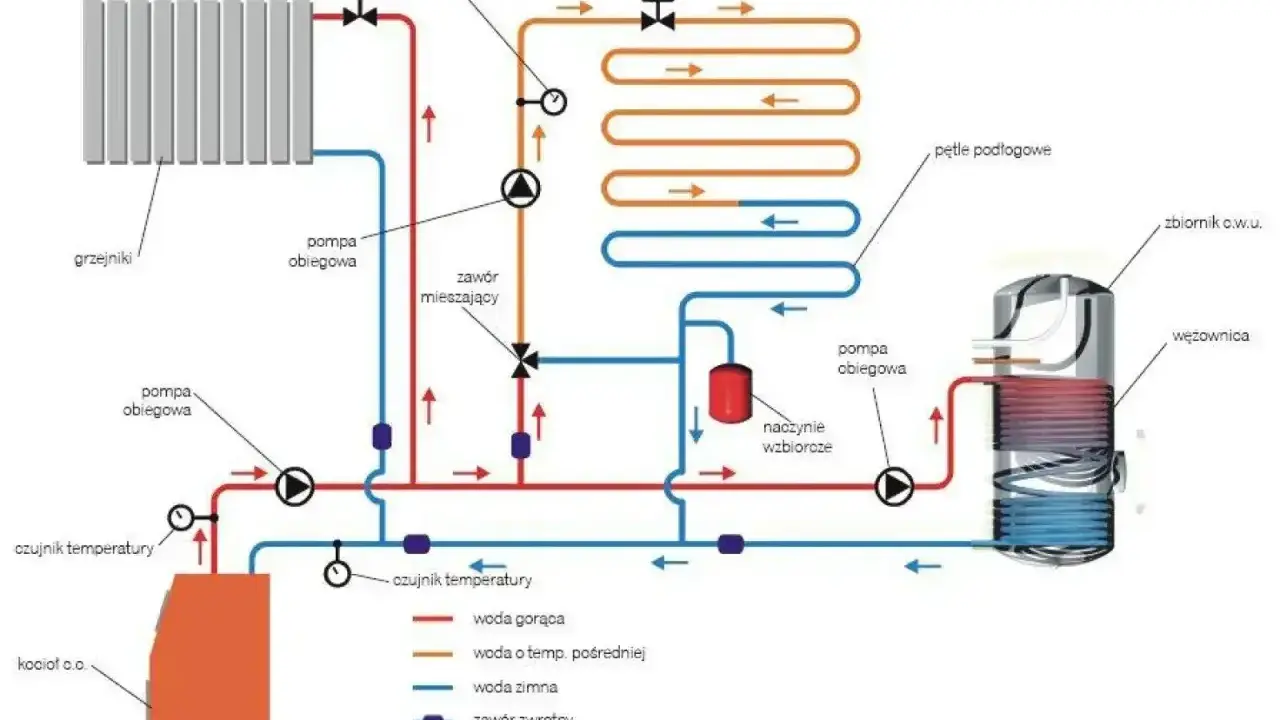

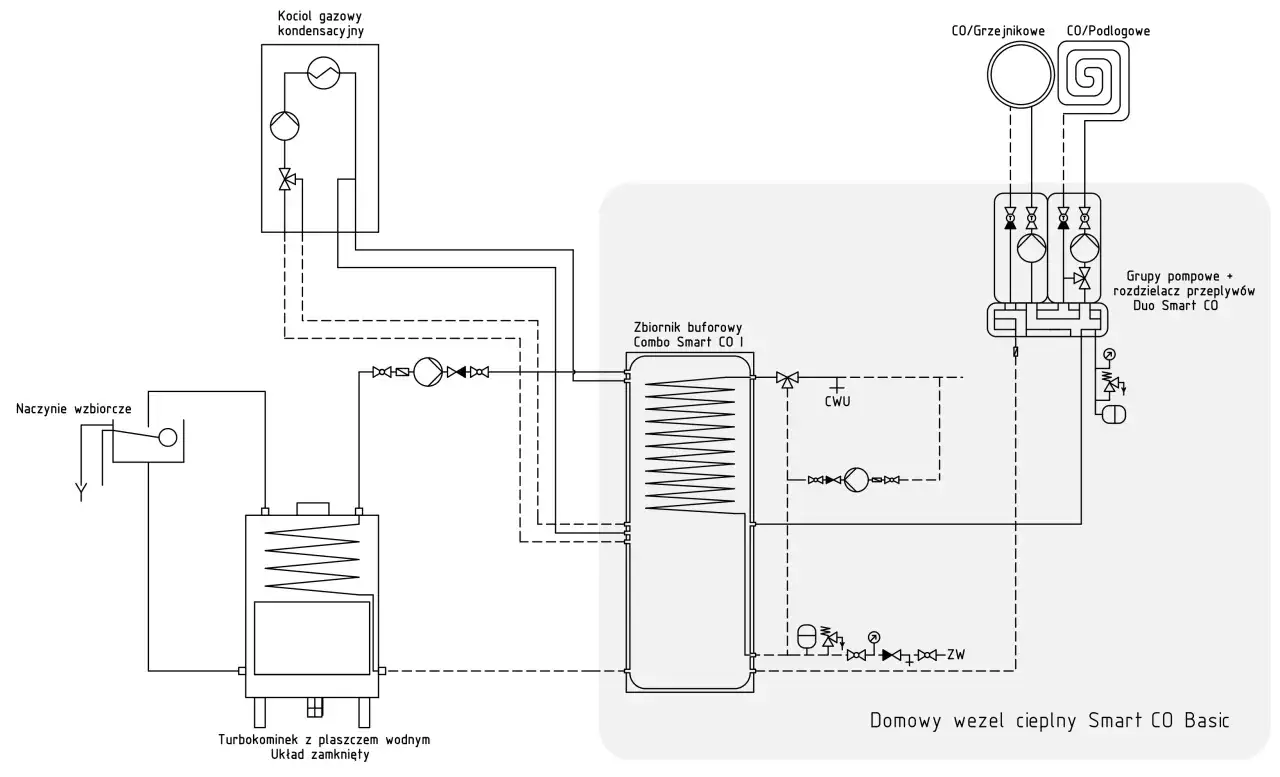

Jak czytać schemat rozdzielacza i nie pomylić zasilania z powrotem
Na schemacie najpierw szukam dwóch rzeczy: gdzie wchodzi zasilanie i gdzie wraca woda z pętli. W poprawnym układzie belka zasilająca jest opisana osobno, podobnie jak belka powrotna, a każda pętla ma własny numer albo oznaczenie pomieszczenia. To nie jest detal dla porządku. Bez tego później łatwo zamienić obiegi, źle ustawić przepływy albo nie wiedzieć, który zawór odpowiada za konkretny pokój.
W praktyce schemat powinien pokazywać też miejsce montażu przepływomierzy, zaworów odcinających, odpowietrzników i ewentualnego modułu mieszającego. Jeśli rysunek jest czytelny, od razu widać, czy instalacja pracuje w układzie prostym, czy z dodatkowymi elementami sterowania. Ja zawsze zaczynam od sprawdzenia, czy nazwy belek odpowiadają rzeczywistemu kierunkowi przepływu, bo to najprostszy sposób, żeby wyłapać błąd jeszcze przed uruchomieniem.
| Element na schemacie | Co oznacza | Na co patrzę w praktyce |
|---|---|---|
| Belka zasilająca | Rozprowadza ciepłą wodę do pętli | Czy jest połączona z odpowiednią stroną źródła ciepła i ma przepływomierze |
| Belka powrotna | Zbiera wodę wracającą z pętli | Czy widać zawory regulacyjne i możliwość podłączenia siłowników |
| Przepływomierz | Pokazuje ilość wody w danym obiegu | Czy da się odczytać przepływ bez demontażu osłon |
| Odpowietrznik i kurek spustowy | Ułatwia napełnianie, odpowietrzanie i opróżnianie | Czy są dostępne po montażu szafki |
| Zawory odcinające | Pozwalają odłączyć rozdzielacz od reszty instalacji | Czy można serwisować układ bez wyłączania całego ogrzewania |
Jeśli ten układ odczytasz poprawnie, dalsza część instalacji staje się znacznie prostsza. Następny krok to zrozumienie, co dokładnie robi każdy element rozdzielacza i dlaczego nie warto oszczędzać na osprzęcie.
Z czego składa się rozdzielacz i do czego służy każdy element
Rozdzielacz to nie tylko dwie belki w szafce. To mały węzeł, który odpowiada za przepływ, równowagę hydrauliczną i wygodę serwisowania. W dobrze dobranym zestawie każdy element ma swoje zadanie, a brak jednego potrafi utrudnić późniejszą regulację całego domu.
| Element | Funkcja | Dlaczego jest ważny |
|---|---|---|
| Belka zasilająca | Doprowadza ciepłą wodę do pętli | Bez niej nie ma równomiernego rozdziału ciepła na obiegi |
| Belka powrotna | Zbiera wodę po oddaniu ciepła w podłodze | Umożliwia odcięcie lub regulację każdej pętli osobno |
| Przepływomierz | Pokazuje i stabilizuje przepływ na obwodzie | Pozwala szybko wyłapać pętlę, która dostaje za mało wody |
| Zawór regulacyjny | Ustawia ilość medium w pętli | Jest podstawą równoważenia instalacji |
| Siłownik termoelektryczny | Otwiera lub zamyka pętlę na sygnał z termostatu | Umożliwia sterowanie strefowe, czyli osobno dla każdego pokoju |
| Odpowietrznik automatyczny | Usuwa powietrze z instalacji | Zmniejsza ryzyko szumu, zapowietrzenia i spadku przepływu |
| Kurek spustowy | Służy do napełniania i opróżniania | Ułatwia płukanie i serwis bez rozbierania całości |
W wielu zestawach spotyka się przepływomierze z zakresem regulacji około 25-150 l/h na obieg, co daje wystarczająco szerokie pole do ustawień w typowych domach jednorodzinnych. Jeśli dopiero kompletujesz osprzęt, licz się z tym, że prosty rozdzielacz 2-4-obwodowy zwykle kosztuje kilkaset złotych, a bardziej rozbudowane zestawy z automatyką potrafią wejść w kilka tysięcy. Sam korpus nie załatwia jednak wszystkiego, dlatego zaraz przechodzę do tego, jak taki układ poprawnie podłączyć.
Jak podłączyć rozdzielacz do instalacji krok po kroku
W montażu najważniejsza jest kolejność. Jeśli ktoś robi to „na skróty”, później zwykle wraca do poprawiania przepływów, odpowietrzenia albo całych odcinków instalacji. Ja zawsze zakładam, że rozdzielacz ma być nie tylko podłączony, ale też łatwy do uruchomienia i serwisowania.
- Wybierz miejsce montażu. Najlepiej w szafce osłonowej, natynkowej albo podtynkowej, możliwie centralnie względem stref grzewczych.
- Poprowadź zasilanie z kotła, pompy ciepła albo modułu mieszającego do górnej belki rozdzielacza.
- Powrót z instalacji podłącz do dolnej belki. To standardowy układ, który ułatwia regulację i opis instalacji.
- Przed rozdzielaczem zamontuj zawory odcinające, a w praktyce dobrze jest dodać również odmulacz lub inny filtr. Dzięki temu łatwiej ochronić przepływomierze i zawory przed zabrudzeniem.
- Podłącz wszystkie pętle podłogówki do odpowiednich króćców i oznacz je zgodnie z pomieszczeniami.
- Wypełnij instalację wodą, odpowietrz każdy obieg osobno i wykonaj próbę ciśnieniową przed zakryciem posadzki.
Najbardziej niedoceniany etap to płukanie. W praktyce płuczę pętle pojedynczo, bo wtedy od razu wychodzi, czy gdzieś jest zagniecenie rury, błąd w podłączeniu albo niedrożność po montażu. Jeżeli instalacja ma być później zabudowana, lepiej poświęcić godzinę więcej teraz niż kuć gotową podłogę.
Kiedy potrzebny jest moduł mieszający i automatyka strefowa
Podłogówka pracuje na znacznie niższej temperaturze niż klasyczne grzejniki, więc nie każdy układ można podłączyć „na sztywno”. W praktyce zasilanie obiegu podłogowego trzyma się zwykle w okolicy 30-45°C, a jeśli źródło ciepła podaje wyższą temperaturę, potrzebny jest moduł mieszający albo grupa mieszająca. To ona obniża temperaturę wody do poziomu bezpiecznego dla posadzki i wygodnego dla użytkownika.
| Rozwiązanie | Kiedy ma sens | Co daje |
|---|---|---|
| Układ bez mieszacza | Gdy źródło ciepła pracuje niskotemperaturowo, np. dobrze dobrana pompa ciepła | Prostszy schemat, mniej elementów do ustawienia |
| Układ z mieszaczem | Gdy kocioł lub inne źródło podaje wodę o wyższej temperaturze | Stabilna i bezpieczna temperatura na pętlach |
| Automatyka strefowa z siłownikami | Gdy pomieszczenia mają różne zyski ciepła i chcesz sterować nimi osobno | Większa wygoda i lepsza kontrola temperatury w domu |
Automatyka nie naprawi źle policzonej instalacji, ale potrafi bardzo pomóc, jeśli pętle są już poprawnie zrównoważone. Siłowniki termoelektryczne działają wolniej niż zwykły zawór ręczny, za to precyzyjnie reagują na sygnał z termostatu pokojowego. Dla podłogówki to zaleta, bo ten system i tak ma dużą bezwładność. Dzięki temu kolejne pomieszczenie nie przegrzewa się tylko dlatego, że jedna strefa ma więcej słońca albo większy zysk z urządzeń domowych.
Najczęstsze błędy przy rozdzielaczu i ich skutki
W rozdzielaczu zwykle nie psuje się „jakiś jeden element”. Problem zaczyna się wcześniej, przy schemacie, kolejności montażu albo ustawieniach. Z doświadczenia największe kłopoty robią rzeczy banalne, tylko że widoczne dopiero po zalaniu podłogi.
- Zamienione zasilanie z powrotem - układ działa, ale regulacja robi się nieczytelna, a część pętli może grzać słabiej.
- Brak równoważenia przepływów - krótkie pętle „zabierają” wodę, a długie nie dogrzewają pomieszczeń.
- Brak odpowietrzenia - pojawia się szum, spada przepływ i trudniej ustawić stabilną pracę instalacji.
- Brud w instalacji - opiłki, resztki lutowania i pył potrafią przycinać zawory oraz przepływomierze.
- Zbyt długa pętla - gdy obieg wyraźnie przekracza około 100 m, rosną opory i regulacja robi się dużo trudniejsza.
- Brak zaworów odcinających - każda późniejsza naprawa albo modernizacja robi się niepotrzebnie uciążliwa.
Jeśli miałbym wskazać jeden błąd, który najczęściej wychodzi dopiero po czasie, byłby to brak oznaczenia pętli. Bez opisów rozdzielacza serwisant zgaduje, który obieg obsługuje salon, a który sypialnię. To drobiazg, ale przy awarii oszczędza realne godziny pracy.
Co sprawdzić przed zalaniem wylewki
To moment, w którym instalacja przestaje być projektem na papierze. Jeśli coś jest nie tak, później naprawa boli dwa razy bardziej, bo trzeba wracać do gotowej posadzki. Dlatego przed zakryciem układu sprawdzam kilka rzeczy bez wyjątków.
- Instalacja jest przepłukana i odpowietrzona.
- Każda pętla ma oznaczenie zgodne z pomieszczeniem.
- Próba ciśnieniowa została wykonana i wynik jest stabilny.
- Rozdzielacz ma dostęp do zaworów, odpowietrzników i przepływomierzy.
- Układ jest wyregulowany choćby wstępnie, żeby po wylaniu nie zaczynać od zera.
- Warstwa jastrychu ma zachowaną odpowiednią grubość nad rurami.
Ja przed zakryciem instalacji robię jeszcze zdjęcia rozdzielacza z widocznymi opisami obiegów. To jedna z tych prostych rzeczy, które po roku albo po pięciu latach potrafią uratować cały serwis. Następny krok to już tylko zadbanie, żeby układ pozostał czytelny także po zakończeniu prac.
Zanim zamkniesz szafkę z rozdzielaczem
Najlepszy schemat nic nie daje, jeśli po zabudowie nie da się do niego wygodnie wrócić. Zostaw więc dostęp do przepływomierzy, zaworów, odpowietrzników i ewentualnych siłowników. Upewnij się też, że szafka nie będzie zasłonięta stałą zabudową, bo wtedy każda regulacja zamienia się w problem logistyczny, a nie techniczny.
Jeśli instalacja ma działać bez nerwów przez lata, liczy się nie tylko sam rozdzielacz, ale cała logika jego otoczenia: od odcięć i filtracji po opis obiegów i możliwość późniejszej regulacji. Właśnie taki układ jest praktyczny w domu, który ma grzać równo, oszczędnie i bez ciągłego poprawiania.
