W dobrze zaprojektowanym odwodnieniu liczy się nie sama rura, ale cały układ: miejsce przechwycenia wody, kierunek jej przepływu, filtracja i bezpieczny odbiornik. Poniżej pokazuję, jak czytać schemat odwodnienia działki, z czego składa się taki system, kiedy przy domu i tarasie lepiej działa drenaż opaskowy, a kiedy odwodnienie liniowe lub studnia chłonna. Dorzucam też liczby, które pomagają ocenić koszt i uniknąć błędów na etapie projektu.
Najważniejsze zasady odwodnienia działki w praktyce
- Najpierw trzeba ustalić, dokąd woda ma płynąć, bo bez odbiornika nawet najlepszy drenaż nie rozwiąże problemu.
- Na tarasie, podjeździe i przy wejściu zwykle sprawdza się odwodnienie liniowe, a przy fundamentach drenaż opaskowy.
- Grunt gliniasty i wysoki poziom wód gruntowych wymagają ostrożności, bo studnia chłonna nie zawsze będzie dobrym wyborem.
- W praktyce przyjmuje się spadek rur rzędu 0,5%, a średnica rur drenarskich najczęściej wynosi 100 mm.
- Warto planować dostęp do czyszczenia: studzienki rewizyjne są małym elementem, ale bardzo ułatwiają eksploatację.
- Najdroższe zwykle nie są same elementy, tylko roboty ziemne, kolizje z instalacjami i trudny grunt.
Kiedy odwodnienie działki naprawdę rozwiązuje problem wody
Ja patrzę na taki system bardzo prosto: jeśli woda stoi po deszczu, spływa pod taras, podmywa dojścia albo zbiera się przy fundamentach, trzeba ją przejąć zanim wejdzie w konstrukcję domu lub zniszczy nawierzchnię. Drenaż ma sens tam, gdzie grunt jest słabo przepuszczalny, działka leży niżej niż droga albo sąsiednie posesje, a naturalny spływ nie działa tak, jak powinien.
To ważne rozróżnienie, bo nie każdy problem z wodą wymaga tego samego rozwiązania. Jedna kałuża przy tarasie może wynikać po prostu ze złego spadku płytek lub kostki. Wtedy często wystarczy odwodnienie liniowe i korekta nawierzchni. Jeśli jednak wilgoć wraca przy ścianach, w piwnicy albo w narożach fundamentów, trzeba myśleć szerzej: o drenażu, hydroizolacji i sensownym miejscu zrzutu wody.
Najczęstszy błąd polega na tym, że inwestor skupia się na rurach, a pomija odbiornik. Woda zawsze musi mieć dokąd trafić: do studni chłonnej, rowu melioracyjnego, kanalizacji deszczowej, zbiornika retencyjnego albo terenu, który ją przyjmie. Jeśli tego nie ma, system będzie tylko kosztowną instalacją pod ziemią. Z tego punktu łatwo przejść do samego układu i zobaczyć, jak taki schemat wygląda warstwa po warstwie.

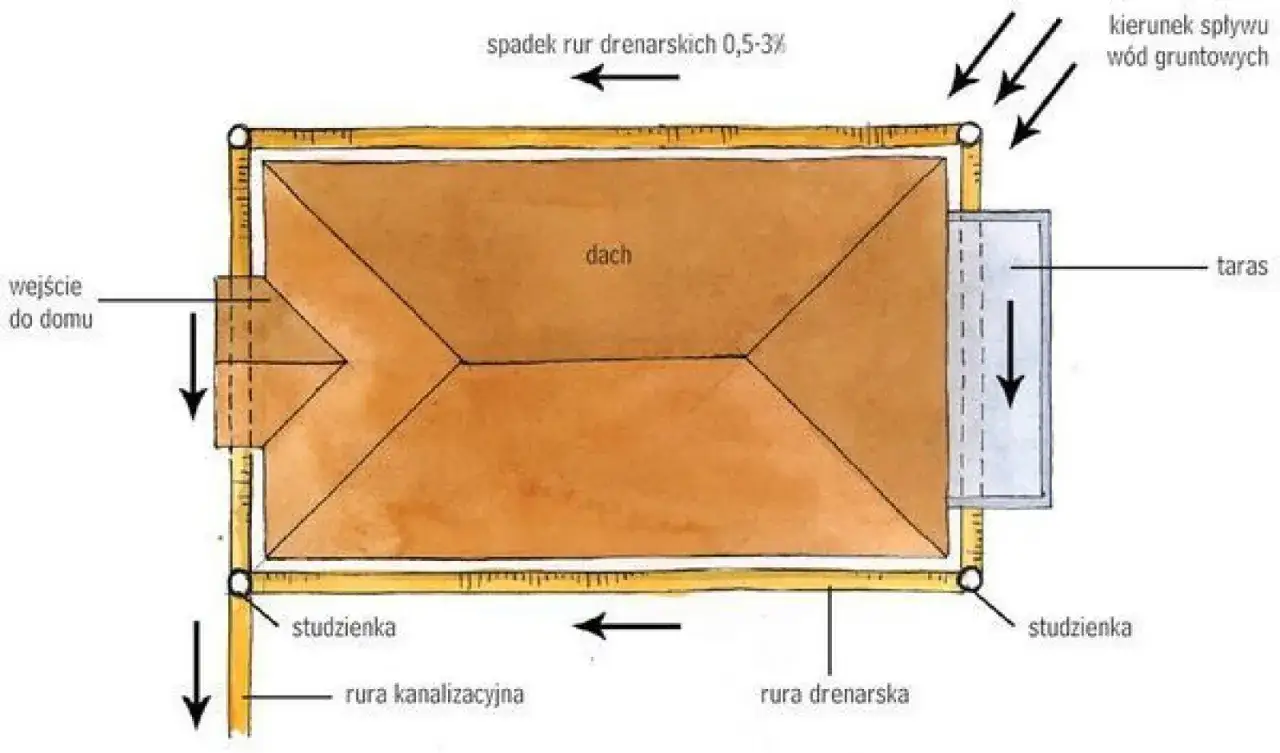

Jak wygląda schemat odwodnienia od tarasu do odbiornika
W praktyce cały układ działa jak ciąg logicznych etapów. Najpierw przechwytujesz wodę tam, gdzie się pojawia, potem prowadzisz ją pod kontrolą, a na końcu oddajesz do miejsca, które ją bezpiecznie przyjmie. Dla czytelnika najczytelniejszy jest właśnie taki prosty schemat:
- Taras, podjazd, rynny lub teren przy ścianie - tu woda zaczyna się zbierać.
- Odwodnienie liniowe lub rury drenarskie - przejmują wodę zanim zacznie zalegać.
- Studzienki rewizyjne albo zbiorcze - pozwalają kontrolować przepływ i czyścić instalację.
- Rura odpływowa lub kolektor - prowadzi wodę do dalszej części układu.
- Odbiornik - studnia chłonna, zbiornik retencyjny, rów albo kanalizacja deszczowa.
Jeśli miałbym to narysować jednym zdaniem, wygląda to tak: taras i nawierzchnie utwardzone zbierają wodę, odwodnienie liniowe lub drenaż ją przechwytuje, studzienki porządkują przepływ, a odbiornik kończy całą drogę. To właśnie ten ostatni element przesądza o skuteczności, nie sam wykop.
Przy tarasie warto pamiętać o jeszcze jednej rzeczy: woda z gładkiej nawierzchni nie może iść do przypadkowego miejsca tylko dlatego, że „tam jest niżej”. Na działce z kostką, płytami lub dużą powierzchnią brukowaną najlepiej przechwycić ją na krawędzi nawierzchni, zanim dotrze do progu, garażu albo rabaty. Dzięki temu system jest mniej obciążony i dłużej pozostaje drożny. Gdy schemat jest już jasny, można przejść do wyboru konkretnego rozwiązania pod warunki gruntu i samej posesji.
Jak dobrać rozwiązanie do gruntu i zagospodarowania posesji
Nie ma jednego uniwersalnego układu dla każdej działki. Na piaskach działa się inaczej niż na glinie, a przy tarasie wybiera się zwykle inne elementy niż przy fundamentach. Poniższa tabela pomaga szybko ocenić, co ma największy sens w danej sytuacji.
| Sytuacja na działce | Rozwiązanie, które zwykle ma sens | Na co zwracam uwagę |
|---|---|---|
| Fundamenty zagrożone wilgocią | Drenaż opaskowy | Wymaga dobrego spadku, dostępu do odbiornika i poprawnej obsypki filtracyjnej. |
| Taras, podjazd, wejście do domu | Odwodnienie liniowe | Kluczowe są spadki nawierzchni i miejsce odprowadzenia wody poza strefę użytkową. |
| Działka gliniasta, kałuże po deszczu | Drenaż powierzchniowy lub francuski, czasem układ mieszany | Sam spadek terenu często nie wystarcza, bo grunt zbyt wolno chłonie wodę. |
| Działka z niskim poziomem wód gruntowych i gruntem przepuszczalnym | Studnia chłonna | To dobry odbiornik, ale tylko wtedy, gdy grunt rzeczywiście przyjmuje wodę i nie ma wysokiej wody gruntowej. |
| Mała posesja bez miejsca na rozległe rowy | Studnia chłonna albo mały zbiornik retencyjny | Trzeba pilnować odległości od budynku i granic działki. |
W praktyce najczęściej rozdzielam dwa obszary: strefę techniczną przy budynku i strefę użytkową, czyli taras, ścieżki oraz podjazd. Przy fundamentach priorytetem jest ochrona konstrukcji. Na tarasie priorytetem jest szybki spływ wody i brak zastoisk. To są dwa różne cele, więc jeden element nie załatwia obu spraw naraz.
Jeśli myślę o gruncie, bardzo ostrożnie podchodzę do gliny i iłu. Tam woda wolno wnika w podłoże, więc studnia chłonna bywa sensowna tylko wtedy, gdy sięga warstwy przepuszczalnej i ma odpowiedni zapas do wód gruntowych. Przy piasku sytuacja jest prostsza, ale nadal trzeba zaprojektować spadek i filtrację, bo nawet przepuszczalny grunt nie usprawiedliwia byle jakiego układu. Teraz warto przyjrzeć się samym elementom, bo od ich jakości i montażu zależy trwałość całego systemu.
Z czego składa się poprawnie wykonany układ
Poprawny system odwodnienia nie wygląda efektownie na papierze, ale to właśnie w detalach robi się różnicę. Dobrze dobrane rury, filtracja i dostęp serwisowy decydują o tym, czy instalacja będzie działała latami, czy zamuli się po dwóch sezonach.| Element | Rola w systemie | Praktyczna uwaga |
|---|---|---|
| Rury drenarskie perforowane | Zbierają wodę z gruntu lub strefy przyfundamentowej | Najczęściej stosuje się średnicę około 100 mm, a układ prowadzi się ze spadkiem. |
| Geowłóknina lub otulina filtracyjna | Chroni rury przed zamuleniem | Ma znaczenie szczególnie w gruncie drobnym, gliniastym lub pylastym. |
| Żwir płukany lub obsypka filtracyjna | Ułatwia dopływ wody do rur | Warstwa wokół rury powinna być wykonana starannie, bez ostrego kruszywa. |
| Studzienki rewizyjne | Umożliwiają kontrolę, płukanie i udrażnianie | Powinny znaleźć się przy zmianach kierunku i w miejscach newralgicznych. |
| Studzienka zbiorcza lub odbiornik | Zamykają drogę wody i kierują ją dalej | Bez tego elementu cały układ traci sens. |
W układach wokół fundamentów dobrze sprawdza się prosty przebieg rur, bez zbędnych załamań. W istniejących budynkach rury układa się zwykle w odległości około 2-3 m od ścian, a przy nowym domu może to być bliżej fundamentów, nawet 40-50 cm od ścian, zależnie od projektu i poziomu posadowienia. Spadek najczęściej mieści się w przedziale 0,5-1,5%, a w praktyce zwykle wystarcza około 0,5%.
Warto też pamiętać o warstwach. Pod rurą i wokół niej powinna znaleźć się obsypka filtracyjna, często o grubości 100-150 mm, a dno wykopu dobrze jest przygotować z grubszej warstwy żwiru. To nie jest detal kosmetyczny. Taka warstwa stabilizuje rurę, przyspiesza dopływ wody i ogranicza ryzyko zamulenia. Gdy elementy są już dobrane, zostaje kwestia finansów, bo to ona najczęściej przesądza o zakresie całej inwestycji.
Ile kosztuje taki system i co podbija budżet
Ceny mocno zależą od długości instalacji, gruntu i tego, czy chodzi o samą strefę przy tarasie, czy o pełny drenaż wokół domu. Najczęściej koszt rośnie nie przez sam materiał, ale przez wykop, wywóz ziemi i utrudniony dostęp do terenu.
| Rozwiązanie lub element | Orientacyjny koszt | Co wpływa na cenę |
|---|---|---|
| Drenaż opaskowy kompletowany wokół domu | około 120-300 zł/mb | Średnica rur, liczba studzienek, rodzaj gruntu, głębokość wykopu. |
| Rury drenarskie | około 4-15 zł/mb | Materiał, średnica i obecność otuliny. |
| Geowłóknina | około 3-7 zł/m² | Gramatura i powierzchnia potrzebna do izolacji wykopu. |
| Żwir do obsypki | od około 60 zł/tona | Frakcja, transport i lokalna dostępność kruszywa. |
| Studzienki drenarskie | około 200-500 zł/szt. | Średnica, materiał i funkcja rewizyjna lub zbiorcza. |
| Robocizna | około 60-150 zł/mb | Region, trudność wykopu, praca ręczna albo sprzętowa. |
| Studnia chłonna | zwykle około 3500-6000 zł | Rodzaj zbiornika, głębokość, warunki gruntowe i ilość robót ziemnych. |
| Kanał odwodnienia liniowego | od około 50-150 zł/mb dla tworzywa, 150-300 zł/mb dla betonu, 300-800 zł/mb dla stali nierdzewnej | Klasa obciążenia, materiał rusztu i długość odcinka przy tarasie lub podjeździe. |
Jeśli mam wskazać, co najczęściej winduje koszt, to są to trzy rzeczy: trudny grunt, brak miejsca na sprzęt i konieczność przeorganizowania istniejącej nawierzchni. Sama rura jest tania. Droższe bywa odsłonięcie fundamentu, rozbiórka fragmentu kostki, praca w wąskim pasie przy ścianie albo dodatkowe zabezpieczenie izolacji. Z kosztów łatwo przejść do błędów, bo właśnie one generują później najdroższe poprawki.
Najczęstsze błędy, które niszczą skuteczność odwodnienia
Widziałem już układy, które na etapie wykonania wyglądały poprawnie, ale po pierwszej mocniejszej ulewie przestawały działać. Zwykle winny nie był jeden wielki błąd, tylko kilka mniejszych, złożonych razem.
- Brak odbiornika - woda została zebrana, ale nie ma gdzie odpłynąć.
- Zbyt mały spadek - układ zbiera osad zamiast odprowadzać wodę.
- Rura bez filtracji w gruncie drobnym - po czasie zamula się i traci wydajność.
- Zbyt blisko fundamentów albo zbyt płytko - system nie chroni konstrukcji, tylko tworzy nowy problem.
- Brak studzienek rewizyjnych - udrożnienie staje się uciążliwe, a czasem wręcz niemożliwe bez rozkopania terenu.
- Łączenie odwodnienia z kanalizacją sanitarną - to rozwiązanie, którego lepiej unikać, bo miesza dwa różne systemy.
Do tego dochodzi jeszcze błąd estetycznie niewidoczny, ale technicznie bolesny: zasypanie wykopu materiałem przypadkowej frakcji. Jeśli obsypka jest za drobna, drenaż szybko się zamula. Jeśli zbyt ostra, może uszkadzać rurę lub filtr. Woda nie wybacza skrótów, zwłaszcza na glinie i przy tarasie, gdzie napór opadu jest większy niż widać z poziomu ogrodu. Z tego powodu ostatni krok przed pracami ziemnymi powinien być bardzo przyziemny i bardzo konkretny.
Zanim zlecisz kopanie, sprawdź trzy rzeczy na swojej posesji
Ja zawsze zaczynam od trzech pytań. Po pierwsze: jaki jest grunt i jak głęboko stoi woda gruntowa? Bez tej wiedzy łatwo wybrać rozwiązanie, które działa tylko na papierze. Po drugie: dokąd dokładnie ma trafić woda? Jeśli nie ma bezpiecznego odbiornika, inwestycję trzeba przemyśleć od nowa. Po trzecie: czy trasa odwodnienia nie koliduje z instalacjami, ogrodzeniem, planowaną małą architekturą albo przyszłą zmianą zagospodarowania?
Przy studni chłonnej trzeba dodatkowo zachować rozsądne odległości: w praktyce zwykle przyjmuje się co najmniej 2 m od budynku, 3-5 m od granicy działki i około 30 m od studni wodociągowej. To nie są liczby do ignorowania, tylko punkt wyjścia do sprawdzenia lokalnych warunków i dokumentacji. Jeśli masz działkę gliniastą, teren pochyły albo podmokły, sensownie jest zamówić badanie geotechniczne zamiast zgadywać.
Najlepszy system odwodnienia działki jest prosty, czytelny i łatwy do serwisowania. Jeśli wodę przechwytujesz wcześnie, prowadzisz ją ze spadkiem i oddajesz do właściwego odbiornika, taras i posesja przestają walczyć z każdą ulewą. A kiedy jeszcze dobrze dobierzesz materiał filtracyjny i zostawisz dostęp do czyszczenia, zyskujesz rozwiązanie, które po prostu działa przez lata.
